ميزة المنتج

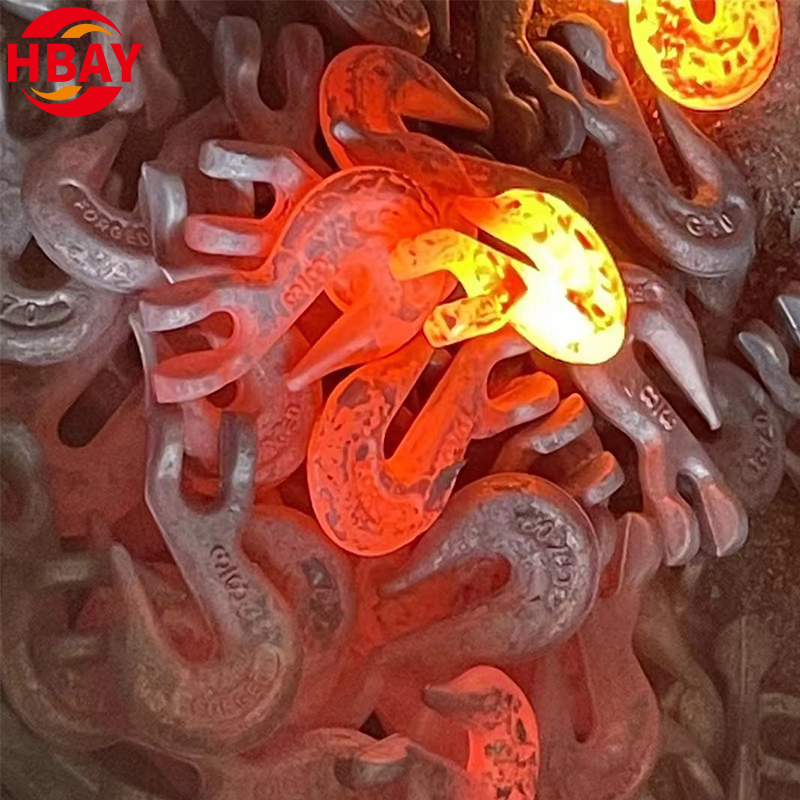

خطاف الرفع، المعروف أيضًا باسم خطاف الرفع المطروق / خطاف الرفع المصنوع من سبائك الصلب / خطاف الحمل العالي، مصنوع من سبائك الصلب عالية الجودة، مع قوة شد تزيد عن 600 ميجا باسكال. بعد المعالجة الحرارية، تصل الصلابة إلى HRC40-50، ويتم تحسين مقاومة التآكل بنسبة 30%. تم اعتماده وفقًا لمعيار ISO4309، ويمكنه تحمل اختبار عامل الأمان بخمسة أضعاف، مما يضمن التشغيل المستقر في بيئات تتراوح من -20 درجة مئوية إلى 150 درجة مئوية والقضاء على خطر الكسر.
أ

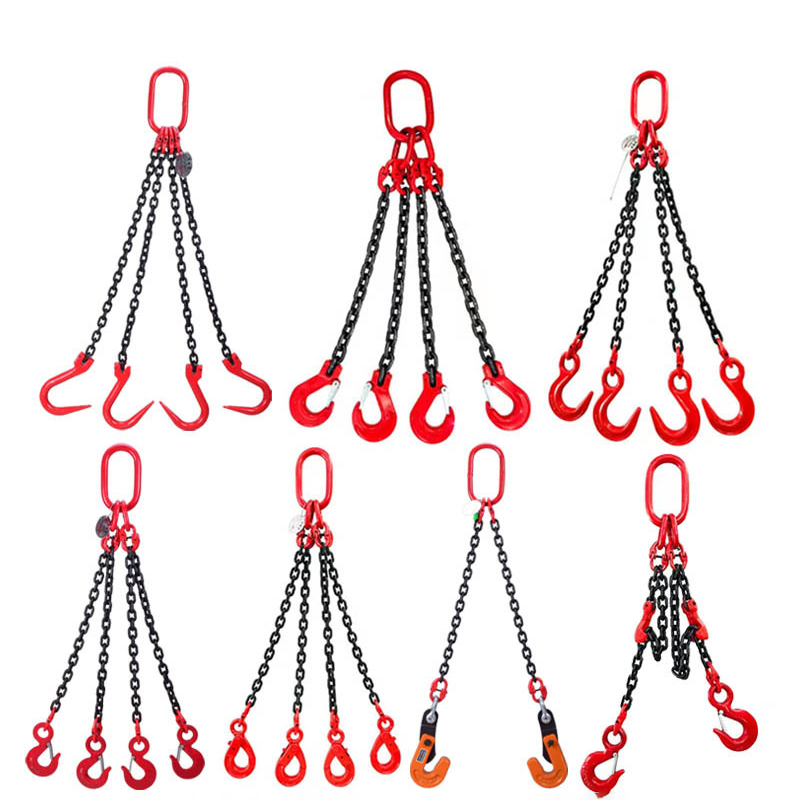

تغطي أنواعًا مختلفة مثل الخطاف المفرد، والخطاف المزدوج، والخطاف الدوار، وما إلى ذلك، بأحمال تتراوح من 500 كجم إلى 200 طن وتغطية كاملة. مجهزة بتصميمات مبتكرة مثل المخالب المضادة للانفصال وأجهزة الاتصال السريع، فهي مناسبة للسيناريوهات المعقدة مثل تحميل وتفريغ الموانئ، والتعدين، وبناء الجسور، وتلبية الاحتياجات المتنوعة لمختلف العملاء.
يعتمد السطح على تقنية مقاومة التآكل المجلفنة/Dacromet، ولا يوجد صدأ بعد 500 ساعة من اختبار رش الملح. تم تصنيع لسان الخطاف بدقة بواسطة CNC، مما يقلل من فقدان الاحتكاك بنسبة 40% ويحقق عمر خدمة يزيد عن 10 سنوات. بالإضافة إلى التشحيم المنتظم، يتم تقليل تكاليف الصيانة بنسبة 60%. تستخدم آلات الموانئ الاحترافية خطافات الرفع وأجهزة رفع أمان عالية القوة مضادة للانزلاق، ومناسبة لظروف الحمل الثقيل على المدى الطويل.
التكيف المرن: يدعم التخصيص غير القياسي، ويمكنه إكمال تصميم المخطط خلال 72 ساعة وفقًا لمتطلبات ظروف العمل الخاصة للعملاء. نحن نقدم خدمات ذات قيمة مضافة مثل اختبار الحمل واختبار عمر الكلال، وقد قدمنا حلولًا حصرية لأكثر من 3000 مؤسسة، مع وصول رضا العملاء إلى أكثر من 98%.
معلمات المنتج
المعلمة |
المواصفات الفنية |
مزايا المنتج |
مادة |
سبائك فولاذية عالية الجودة (35CrMo/42CrMo) |
قوة عالية، مقاومة للاهتراء، معتمدة من GB/T10051.1-2010 |
الحمل المقدر |
1T/2T/3T/5T/10T/20T/50T (قابل للتخصيص) |
عامل الأمان ≥4، مما يضمن السلامة التشغيلية |
درجة حرارة التشغيل |
-40 درجة مئوية ~ +200 درجة مئوية |
طلاء خاص يتحمل حتى 300 درجة مئوية |
علاج مضاد للتآكل |
المجلفن / داكروميت / الفولاذ المقاوم للصدأ (اختياري) |
اختبار رش الملح ≥600 ساعة، مناسب للبيئات الرطبة/المسببة للتآكل |
| زاوية الدوران | دوران ثابت / 180 درجة / 360 درجة |
تصميم عزم دوران منخفض للتشغيل السلس |
| فتح الحلق | 30 مم - 300 مم (متوافق مع سعة التحميل) | تصنيع الآلات الدقيقة، والتسامح ± ± 1٪ |
وزن |
2.5 كجم (1 طن) – 85 كجم (50 طن) |
تصميم خفيف الوزن، أخف بنسبة 15% من الخطافات التقليدية |
مزلاج السلامة |
جهاز قياسي مضاد للتحرير (تلقائي / يدوي اختياري) |
يتوافق مع EN1677، ضمان ضد الإطلاق بنسبة 100% |
الانتهاء من السطح |
مصقول / ساندبلاستيد / المغلفة (اختياري) |
يقلل الاحتكاك، ويطيل عمر الخدمة |
تطبيقات المنتج
تُستخدم خطافات الرافعة على نطاق واسع في الرافعات البرجية ورافعات الشاحنات وغيرها من المعدات للرفع الآمن لمواد البناء مثل القضبان الفولاذية ومكونات الخرسانة مسبقة الصب. يمكن أن تتحمل مادة سبائك الفولاذ عالية القوة (35CrMo) أحمالًا تتراوح من 5 إلى 50 طنًا، كما أن تصميمها الدوار بزاوية 360 درجة يعزز المرونة، مما يجعلها مناسبة بشكل خاص لبناء المباني الشاهقة وعمليات تشييد الجسور.
في الرافعات الجسرية للرصيف ومعدات رافعات الرصيف، يتم استخدام خطافات الرفع للتعامل بكفاءة مع الحاويات والبضائع السائبة. يمكن للمعالجة المضادة للتآكل المجلفنة/Dacromet أن تقاوم التآكل الناتج عن رش الملح البحري، وتأتي مع تصميم قفل قياسي مضاد للتعرية (شهادة EN1677) لضمان العمليات البحرية الآمنة وتقليل مخاطر سقوط البضائع.
عند تركيب شفرات توربينات الرياح، فإن صلابة -40 درجة مئوية لدرجات الحرارة المنخفضة والطلاء المقاوم لدرجات الحرارة العالية (200 درجة مئوية) لخطاف الرفع مناسبان للبيئات القاسية. يحقق الهيكل الدوار الخاص تحديد موضع دقيق في الهواء، ويضمن 20000 اختبار تعب موثوقية طويلة المدى.
تستخدم لربط رافعات المناجم وسيارات التعدين، وهي مصنوعة من مادة فولاذية فائقة المقاومة لمقاومة فقدان الاحتكاك للخامات. تم تجهيز الخطاف الثقيل الذي يبلغ وزنه 50 طنًا بأقفال أمان مزدوجة لضمان سلامة العمليات المستمرة تحت الأرض وتقليل تكرار استبدال المعدات.
1. فحص ما قبل الاستخدام: افحص سطح خطاف الرفع بعناية بحثًا عن الشقوق والتشوه، وتحقق مما إذا كان الدقر المضاد للانفصال مرنًا، وما إذا كان تآكل فم الخطاف يتجاوز المعيار. تأكد من عدم وجود ضرر داخلي من خلال الاختبارات غير المدمرة لضمان السلامة والموثوقية.
2. قم بتعليق الحمل بشكل صحيح: قم بتعليق الخطاف بثبات على مركز ثقل الجسم الثقيل، وتأكد من إغلاق فتحة الخطاف تمامًا، ومنع الدقرة من الالتصاق والقفل. تجنب التحميل غير المتوازن والسحب القطري، ويمنع منعا باتا التحميل الزائد.
3. عملية الرفع: ارفع الخطاف ببطء ولاحظ أن الجسم الثقيل مستقر قبل التحرك. الحفاظ على سرعة ثابتة أثناء عملية الرفع، وتجنب التوقف والانعطاف المفاجئ، والحفاظ على مسافة آمنة بين الأفراد والأشياء الثقيلة.
4. صيانة ما بعد العمل: قم بتنظيف الزيت والحطام الموجود على سطح الخطاف، وتحقق من التآكل، وقم بتسجيله. ضع شحمًا مقاومًا للصدأ، وخزنه في بيئة جافة، وخضع لاختبارات وصيانة احترافية منتظمة.
التعليمات
يعد خطاف الرفع مكونًا رئيسيًا لمعدات الرفع المستخدمة لتعليق الأحمال وتوصيلها ورفعها. عادة ما تكون مصنوعة من سبائك الفولاذ عالية القوة أو الفولاذ المقاوم للصدأ وتستخدم على نطاق واسع في معدات مثل الرافعات والرافعات والرافعات المتسلسلة والرافعات الكهربائية.
سبائك الصلب (مثل 20Mn2، 35CrMo): قوة عالية وصلابة جيدة، تستخدم لتزوير الخطافات (مثل تزوير الخطافات في المعيار الوطني GB/T 10051).
الفولاذ منخفض الكربون (مثل Q235B): منخفض التكلفة، يستخدم للخطافات الصغيرة أو السيناريوهات غير الحرجة، ولكن بقدرة تحمل محدودة.
الفولاذ المقاوم للصدأ (مثل 304، 316): مقاومة قوية للتآكل، ومناسب للبيئات الغذائية والكيميائية والرطبة.
الفولاذ الخاص: مثل السبائك ذات درجات الحرارة العالية (المقاومة لأكثر من 300 درجة مئوية) أو المواد المقاومة للانفجار (المستخدمة في البيئات القابلة للاشتعال والانفجار)
خطاف Clevis: مزود بجهاز قفل الترباس لمنع الانفصال، ومناسب لمناسبات التأرجح المتكررة (مثل رافعات البناء).
خطاف العين: ذو حلقة دائرية في الأعلى، يستخدم لتأمين الحبال أو الأغلال ويستخدم بشكل شائع في أنظمة أحزمة الرفع.

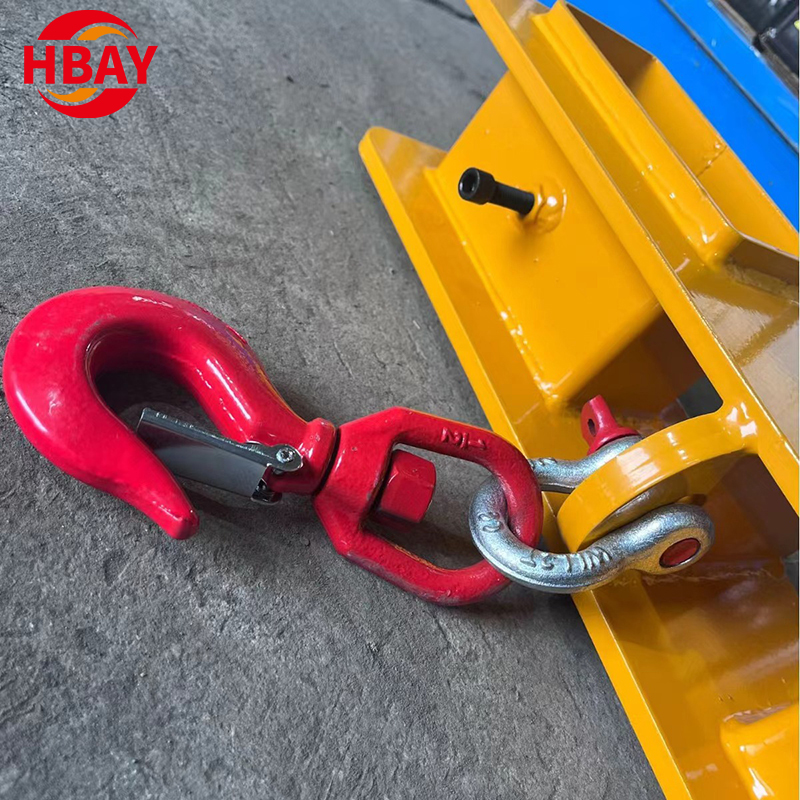

خطاف دوار: يمكن أن يدور 360 درجة لمنع السلاسل أو الحبال من الالتواء، وهو مناسب لتطبيقات القوة متعددة الاتجاهات.
خطاف مزلاج الأمان: مزود بقفل زنبركي لمنع الانزلاق العرضي للحبال (مثل رفع المنفذ والعمليات على ارتفاعات عالية).
يعتمد ذلك على تكرار الاستخدام والبيئة، لكن عمليات التفتيش المنتظمة هي المفتاح. يوصى بإجراء اختبارات احترافية كل 6 أشهر لبيئات العمل عالية الكثافة
استخدم خطاف أمان مزودًا بإبزيم أمان. إذا لم يكن هناك إبزيم، فيمكن تثبيته بإبزيم حبل سلكي أو مشبك تحرير.
