So sánh song song giữa móc nâng mắt, móc khoan và móc nâng xoay

Giới thiệu

Chọn sai móc có thể khiến thang máy an toàn khó kiểm soát hơn. Móc nâng kết nối tải trọng với cáp treo, dây xích, tời hoặc phần cứng giàn khoan. Mỗi móc mắt, móc khoan và móc xoay đều giải quyết được các vấn đề nâng khác nhau. Trong hướng dẫn này, bạn sẽ tìm hiểu cách so sánh chúng về kiểu kết nối, chuyển động, thay thế, an toàn và cách sử dụng thực tế.



Móc nâng mắt, móc khoan và móc xoay: Sự khác biệt cốt lõi

Lựa chọn quyền Móc nâng bắt đầu bằng việc hiểu cách móc kết nối với dây treo hoặc dây xích. Móc mắt, móc khoan và móc xoay thường được so sánh vì sự khác biệt của chúng không chỉ ở hình dạng. Thiết kế kết nối phía trên của chúng ảnh hưởng đến việc lắp đặt, di chuyển tải, thay thế, kiểm tra và bảo trì lâu dài. Móc hoạt động tốt trong cụm dây treo cố định có thể không phải là lựa chọn tốt nhất cho dây xích cần điều chỉnh thường xuyên và không nên nhầm lẫn móc chỉ dùng để căn chỉnh với móc được thiết kế để xoay khi chịu tải.

Thiết kế kết nối hàng đầu

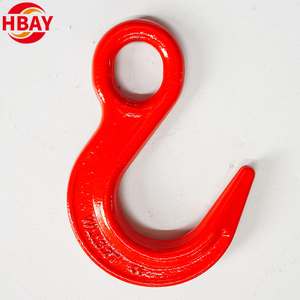

Sự khác biệt rõ ràng nhất được tìm thấy ở đầu móc. Móc mắt có một mắt hoặc vòng khép kín, tạo điểm gắn ổn định cho các phụ kiện tương thích, mắt xích, dây cáp hoặc cụm dây cáp tổng hợp. Thiết kế này thường được chọn khi móc dự kiến ​​sẽ giữ nguyên vị trí như một phần của thiết lập giàn cố định hơn.

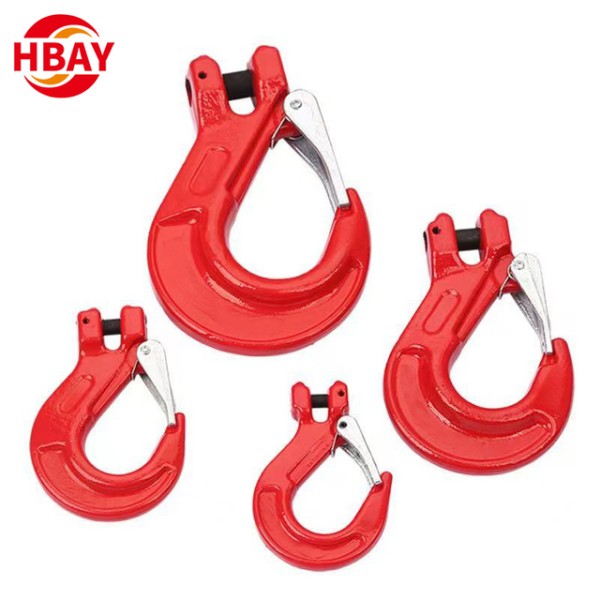

Móc khoan sử dụng móc hình chữ U có chốt có thể tháo rời. Điều này cho phép móc kết nối trực tiếp với dây xích, khiến nó đặc biệt thiết thực cho các cụm dây xích nơi ưu tiên gắn cơ khí. Thiết kế chốt và móc cũng giúp tháo móc dễ dàng hơn khi cần thay thế.

Móc xoay bao gồm một cụm đầu xoay. Tùy thuộc vào kiểu máy, khu vực xoay có thể sử dụng ống lót hoặc ổ trục. Tính năng xoay này là lý do chính khiến móc xoay được chọn cho các ứng dụng mà việc căn chỉnh, định hướng tải hoặc xoắn dây đai có thể trở thành vấn đề.

Kiểu lắp đặt và thay thế

Phong cách lắp đặt là một trong những khác biệt thực tế lớn nhất giữa ba loại móc này. Móc mắt thường được coi là bộ phận cố định hoặc bán cố định trong cụm dây đeo. Chúng cung cấp một kết nối an toàn, nhưng nếu móc bị hỏng, việc thay thế nó có thể đòi hỏi phải loại bỏ thêm cụm dây đeo khỏi dịch vụ.

Móc Clevis thân thiện với dịch vụ hơn trong các ứng dụng dây chuyền. Vì móc được gắn bằng chốt nên thường có thể tháo ra mà không cần cắt, hàn hoặc thay thế toàn bộ dây xích. Điều này rất hữu ích ở những nơi làm việc nơi móc bị mòn, va đập hoặc thay đổi thường xuyên.

Móc xoay yêu cầu lựa chọn cẩn thận hơn trong quá trình lắp đặt. Người lắp đặt phải biết liệu móc chỉ nhằm mục đích định vị trước khi nâng hay liệu nó có được thiết kế để quay khi có tải hay không. Việc chọn sai thiết kế xoay có thể gây ra những rủi ro không đáng có trong quá trình nâng hạ.

Chuyển động quay và tải

Móc mắt cung cấp một kết nối cố định. Chúng có thể giúp tạo ra một thiết lập chắc chắn và ổn định, nhưng chúng không xoay theo tải. Móc Clevis có thể cung cấp chuyển động hạn chế từ bên này sang bên kia khi kết nối dây chuyền, nhưng không nên nhầm chuyển động đó với chuyển động quay hoàn toàn.

Móc xoay được thiết kế đặc biệt để căn chỉnh hoặc xoay, tùy thuộc vào cấu trúc của chúng. Móc xoay định vị giúp căn chỉnh móc trước khi tác dụng tải trọng, trong khi móc xoay ổ trục thực sự có thể xoay dưới tải để giảm độ xoắn trong hệ thống giàn.

Bảng so sánh nhanh



Khi nào nên chọn móc nâng mắt

Móc mắt thường là lựa chọn tốt hơn khi thiết lập nâng cần kết nối an toàn, nhất quán thay vì thay đổi phần cứng thường xuyên. Trong nhiều cụm giàn khoan, mắt nhắm ở đầu móc cung cấp một điểm gắn đáng tin cậy cho các phụ kiện, liên kết hoặc bộ phận dây treo đã được phê duyệt. Điều này làm cho nó trở thành một lựa chọn thiết thực cho các nhiệm vụ nâng có kiểm soát trong đó đường dẫn tải có thể dự đoán được và móc dự kiến ​​sẽ vẫn là một phần của cùng một cụm lắp ráp theo thời gian. So với các thiết kế có rãnh và xoay, Móc nâng mắt không thiên về điều chỉnh hoặc xoay nhanh mà thiên về độ ổn định, kết nối an toàn và khả năng sử dụng lặp lại.

Ứng dụng tốt nhất cho móc mắt

Móc mắt rất phù hợp cho các thang máy thẳng, có kiểm soát mà móc không cần phải tháo ra khỏi dây treo thường xuyên. Chúng thường được sử dụng trong các cụm dây treo cố định, dây cáp treo, dây cáp tổng hợp và một số hệ thống dây treo khi sử dụng phần cứng tương thích. Vì mắt trên được đóng nên móc có thể trở thành một phần của cơ cấu nâng ổn định, hoạt động đáng tin cậy qua các lần nâng lặp đi lặp lại.

Chúng đặc biệt hữu ích khi điểm nâng, loại dây treo và hướng tải vẫn khá nhất quán. Ví dụ, móc mắt có thể phù hợp với môi trường sản xuất nơi các tải trọng tương tự được nâng lên theo cùng một cách mỗi ngày. Trong kiểu thiết lập này, độ ổn định và bảo mật kết nối quan trọng hơn việc thay thế nhanh chóng hoặc cấu hình lại tại chỗ.

Ưu điểm chính của móc mắt

Điểm mạnh chính của móc mắt là khả năng gắn chặt vào mắt. Thiết kế này giúp tạo điểm kết nối chắc chắn khi kết hợp với phần cứng dây đeo phù hợp. Nó cũng mang lại cho người thợ giàn một kiểu móc thiết thực và quen thuộc cho công việc nâng hạ hàng ngày.

Những ưu điểm chính bao gồm:

●  Cung cấp điểm gắn an toàn cho các cụm giàn cố định hoặc bán cố định.

●  Hoạt động tốt trong các nhiệm vụ nâng lặp đi lặp lại mà việc thiết lập không thay đổi thường xuyên.

●  Mang lại khả năng định vị linh hoạt một cách thiết thực khi kết nối móc với tải.

●  Hoạt động với nhiều loại dây đeo khi sử dụng các phụ kiện và định mức phù hợp.

●  Hỗ trợ nâng ổn định khi tải được tác dụng chính xác vào tô móc.

Hạn chế của móc mắt

Móc mắt cũng cần được kiểm tra cẩn thận trước khi sử dụng. Các dấu hiệu như cổ họng mở, biến dạng, vết nứt, uốn cong, mòn quá mức hoặc dấu hiệu nhận dạng bị hỏng có thể cho thấy móc không còn an toàn cho dịch vụ nâng.



Khi nào nên chọn móc nâng Clevis

Móc khoan thường là lựa chọn ưu tiên khi thiết lập nâng phụ thuộc vào kết nối xích, khả năng điều chỉnh hiện trường và thay thế linh kiện dễ dàng hơn. Không giống như móc mắt, thường được tích hợp thành cụm dây đeo cố định hơn, Móc nâng hình chữ U sử dụng hệ thống chốt và chốt hình chữ U có thể kết nối trực tiếp với xích tương thích. Điều này làm cho nó đặc biệt hữu ích trong môi trường công nghiệp nơi thiết lập giàn treo thay đổi, móc bị mòn hoặc thiết bị cần được bảo dưỡng mà không thay thế toàn bộ cụm dây đai.

Ứng dụng tốt nhất cho Móc Clevis

Móc Clevis phù hợp nhất cho cụm dây xích yêu cầu kết nối cơ khí trực tiếp. Lỗ khoan vừa khít với mắt xích, trong khi chốt giữ chặt móc vào đúng vị trí. Thiết kế này rất thiết thực cho các hoạt động nâng trong đó dây xích thường được sử dụng và khi móc có thể cần được thay đổi, sửa chữa hoặc cấu hình lại theo thời gian.

Chúng thường được tìm thấy trong các hệ thống nâng hạ công nghiệp, đảm bảo tải trọng, xử lý vật liệu và gian lận nơi tính linh hoạt rất quan trọng. Ví dụ: móc khoan có thể hữu ích trong xưởng bảo trì, công trường hoặc cơ sở sản xuất, nơi các tải trọng khác nhau có thể yêu cầu các cụm xích khác nhau. Khi công việc yêu cầu điều chỉnh nhanh hơn khả năng kết nối móc cố định, thiết kế khoan sẽ trở thành một lựa chọn thiết thực.

Ưu điểm chính của móc Clevis

Hạn chế của móc Clevis

Móc Clevis không phải là giải pháp phổ biến cho mọi loại dây đeo. Chúng chủ yếu được thiết kế cho các ứng dụng dây chuyền, vì vậy chúng thường không phải là lựa chọn đầu tiên cho cáp treo dây cáp hoặc cáp treo tổng hợp trừ khi toàn bộ cụm lắp ráp được thiết kế phù hợp với phần cứng tương thích. Sự di chuyển của họ cũng bị hạn chế. Móc hình chữ U có thể xoay nhẹ từ bên này sang bên kia tại điểm nối xích, nhưng nó không được coi là móc quay.

Khu vực chốt cần được chú ý kỹ càng trong quá trình kiểm tra. Chốt khoan, chốt chốt, phần cứng giữ và các điểm kết nối xung quanh phải được kiểm tra độ mòn, biến dạng, lỏng lẻo hoặc thiếu các bộ phận. Nếu móc khoan được thay thế trên dây xích nâng, sự thay đổi đó có thể được coi là sửa chữa, nghĩa là dây treo phải tuân theo các quy trình kiểm tra, kiểm tra bằng chứng và an toàn bắt buộc trước khi đưa trở lại dịch vụ nâng.



Khi nào nên chọn móc nâng xoay

Móc xoay là lựa chọn phù hợp khi việc nâng không chỉ đơn giản là nâng tải theo đường thẳng. Trong nhiều thiết lập giàn khoan, tải có thể hơi xoay, dây treo có thể bắt đầu xoắn hoặc vị trí cuối cùng có thể yêu cầu căn chỉnh cẩn thận. xoay Móc nâng giúp giải quyết những tình huống này bằng cách cho phép thân móc hoặc bộ phận lắp trên cùng xoay, tùy thuộc vào thiết kế. Điều này làm cho nó đặc biệt hữu ích khi định hướng tải, ứng suất dây treo và kiểm soát xử lý là những phần quan trọng của hoạt động nâng.

Ứng dụng tốt nhất cho móc xoay

Móc xoay thường được chọn cho tải có thể quay, dịch chuyển hướng hoặc yêu cầu định vị chính xác trước khi đặt xuống. Chúng rất hữu ích trong việc lắp đặt thiết bị, xử lý máy móc, nâng bảo trì và các nhiệm vụ nhạy cảm với việc căn chỉnh khác trong đó móc cố định có thể tạo ra sự xoắn không cần thiết trong dây treo hoặc xích.

Chúng cũng hữu ích khi dây treo có thể bị căng do mô-men xoắn. Nếu dây xích, dây cáp hoặc dây treo tổng hợp bị xoắn trong quá trình nâng, nó có thể làm giảm khả năng kiểm soát và tăng độ mài mòn cho bộ phận lắp ráp. Móc xoay được lựa chọn phù hợp giúp hệ thống giàn treo di chuyển tự nhiên hơn theo tải trọng, đặc biệt là trong môi trường nâng phức tạp nơi đường tải tải không thể dự đoán được một cách hoàn hảo.

Móc xoay định vị so với móc xoay vòng bi

Không phải mọi móc xoay đều được thiết kế cho cùng một kiểu chuyển động. Sự khác biệt này rất quan trọng vì sử dụng thiết kế xoay sai có thể gây ra vấn đề an toàn trong quá trình nâng.

Móc xoay định vị không được coi là móc có thể quay tự do khi mang vật nặng trừ khi nó được đánh giá cụ thể cho mục đích đó. Móc xoay ổ trục thực sự được thiết kế cho những chuyển động đòi hỏi khắt khe hơn và là lựa chọn tốt hơn khi chuyển động quay có thể xảy ra sau khi tải được treo.

Ưu điểm chính của móc xoay

Ưu điểm lớn nhất của móc xoay là khả năng căn chỉnh được cải thiện. Khi móc có thể xoay đúng cách, người lắp ráp có thể định vị kết nối dễ dàng hơn và giảm ứng suất bên không mong muốn trên dây nâng. Điều này có thể giúp việc xử lý trơn tru hơn khi hướng tải thay đổi trong quá trình nâng.

Móc xoay cũng giúp bảo vệ các bộ phận của giàn khỏi mô-men xoắn không cần thiết. Bằng cách giảm độ xoắn của xích, cáp treo hoặc dây nâng, chúng có thể giúp hạn chế sự mài mòn do chuyển động cưỡng bức hoặc lệch trục. Trong các ứng dụng mà tải phải được dẫn vào vị trí chính xác, chuyển động bổ sung này có thể cải thiện cả hiệu quả và khả năng kiểm soát.

Hạn chế của móc xoay

Móc xoay phức tạp hơn móc mắt hoặc móc khoan vì chúng bao gồm các bộ phận chuyển động. Cơ cấu xoay, khu vực ổ trục hoặc ống lót và tình trạng bôi trơn phải được kiểm tra thường xuyên. Bất kỳ độ cứng, chuyển động mạnh, lỏng lẻo hoặc hư hỏng rõ ràng đều có thể ảnh hưởng đến hiệu suất an toàn.

Chi phí và độ chính xác của việc lựa chọn cũng là những yếu tố quan trọng. Móc xoay thường đắt hơn kiểu móc đơn giản hơn và mẫu sai có thể không hoạt động an toàn trong ứng dụng dự kiến. Người sử dụng phải xác nhận xem móc chỉ được xếp hạng để định vị hay để xoay khi chịu tải trước khi sử dụng trong hệ thống nâng.



Cách chọn móc nâng phù hợp cho công việc

Việc chọn phù hợp Móc nâng không chỉ là vấn đề lựa chọn giữa các thiết kế mắt, khoan và xoay. Cách tiếp cận an toàn hơn là kết hợp móc với loại dây đeo hoặc xích, chuyển động dự kiến ​​của tải trọng, yêu cầu về tải trọng làm việc và các điều kiện bảo trì của công việc. Một móc hoạt động tốt trong cụm dây treo cố định có thể bất tiện trong hệ thống xích cần điều chỉnh thường xuyên, trong khi móc cố định cơ bản có thể không phù hợp khi tải có thể xoắn hoặc xoay trong quá trình xử lý.

Ghép móc với loại dây đeo hoặc dây chuyền

Quyết định đầu tiên phải dựa trên cách móc sẽ kết nối với phần còn lại của hệ thống giàn. Móc mắt thường rất phù hợp cho các cụm dây đeo cố định hoặc bán cố định vì mắt trên kín của chúng hoạt động tốt với các liên kết kết nối, phụ kiện và phần cứng dây đeo đã được phê duyệt. Chúng thường được sử dụng khi bố trí nâng vẫn ổn định và không yêu cầu tháo móc thường xuyên.

Móc Clevis thường tốt hơn cho các kết nối chuỗi trực tiếp. Phần đính kèm kiểu chốt của chúng cho phép móc được kết nối với xích tương thích mà không cần khớp nối hàn, khiến chúng trở nên thiết thực đối với các hệ thống dây xích có thể cần cấu hình lại hoặc thay thế. Móc xoay cần được cân nhắc khi kết nối cần căn chỉnh linh hoạt hoặc điều khiển xoay, nhưng loại móc xoay chính xác phải phù hợp với ứng dụng.

Xem xét tải sẽ hoạt động như thế nào trong quá trình nâng

Hành vi tải nên được đánh giá cùng với trọng lượng tải. Xe nâng thẳng đứng ổn định với ít hoặc không xoay có thể chỉ cần móc mắt, đặc biệt khi đường nâng được kiểm soát và dự đoán được. Nếu hoạt động liên quan đến những thay đổi thường xuyên về chiều dài xích, loại móc hoặc các điểm gắn thì móc khoan có thể mang lại hiệu quả thực tế tốt hơn.

Khi tải có thể quay, xoay vào vị trí cuối cùng hoặc tạo mô-men xoắn trong dây treo, móc xoay có thể là lựa chọn an toàn hơn. Điều này đặc biệt quan trọng trong việc lắp đặt thiết bị, định vị máy móc hoặc các khu vực nâng hạn chế nơi việc căn chỉnh ảnh hưởng đến cả sự an toàn và kiểm soát xử lý. Mục tiêu là chọn một cái móc hỗ trợ cách tải thực sự di chuyển chứ không chỉ hình thức của nó trước khi thang máy bắt đầu.

Kiểm tra giới hạn tải làm việc và sự gắn kết của móc

Mỗi móc phải được đánh giá theo tải trọng mà nó sẽ mang. Giới hạn tải trọng làm việc phải được xác định rõ ràng và phù hợp với trọng lượng tải, góc treo, cấu hình nâng và số điểm nâng. Móc cũng phải vừa với điểm nâng hoặc phần cứng kết nối chính xác để tải nằm sâu trong lòng móc.

Tránh sử dụng bất kỳ móc nào theo cách tạo ra tải trọng bên, tải điểm, tải sốc hoặc lực lệch trục trừ khi móc được đánh giá cụ thể cho tình trạng đó. Khả năng gắn móc kém có thể làm giảm độ an toàn ngay cả khi công suất định mức của móc có vẻ đủ.

Xem xét nhu cầu kiểm tra và bảo trì

Yêu cầu kiểm tra cũng ảnh hưởng đến việc lựa chọn móc. Móc mắt phải được kiểm tra cẩn thận vì hư hỏng có thể ảnh hưởng đến cụm dây đeo lớn hơn. Móc khoan yêu cầu chú ý đến chốt khoan, chốt chốt và phần cứng giữ lại. Móc xoay cần được kiểm tra bổ sung về độ quay trơn tru, độ mòn của ổ trục hoặc ống lót, độ lỏng và tình trạng bôi trơn.

Loại bỏ móc khỏi sử dụng nếu nó có vết nứt, uốn cong, mòn quá mức, biến dạng, độ mở cổ họng tăng lên, chức năng chốt bị hỏng hoặc dấu hiệu nhận dạng khó đọc.



Phần kết luận

Móc mắt phù hợp với thang máy cố định, có kiểm soát, trong khi móc hình chữ U hỗ trợ tính linh hoạt của xích và thay thế nhanh hơn. Móc xoay giúp kiểm soát xoay, cải thiện sự liên kết và giảm xoắn. phù hợp Móc nâng phụ thuộc vào loại dây treo, chuyển động của tải, WLL, nhu cầu kiểm tra và điều kiện làm việc thực tế. Công ty TNHH Sản xuất Kim loại Hà Bắc Anyue cung cấp các giải pháp móc nâng đáng tin cậy hỗ trợ các hoạt động gian lận an toàn hơn, hiệu quả hơn.



Câu hỏi thường gặp

Hỏi: Móc nâng nào là tốt nhất cho cụm nâng cố định?

Trả lời: mắt Móc nâng là lựa chọn tốt nhất cho các cụm dây treo cố định, ổn định với số lượng móc thay thế hạn chế.

Hỏi: Khi nào nên sử dụng Móc nâng có móc treo?

Trả lời: chữ U Móc nâng hình phù hợp với dây xích cần gắn trực tiếp, tháo nhanh hơn hoặc thay thế dễ dàng hơn.

Hỏi: Móc xoay có thể xoay khi chịu tải không?

Trả lời: Chỉ có vòng bi Móc nâng xoay được thiết kế để xoay khi có tải; xoay định vị thì không.

Hỏi: Người mua nên kiểm tra những gì trước khi chọn móc?

Đáp: Kiểm tra WLL, khả năng tương thích của dây treo, chuyển động của tải, sự gắn kết của móc và các yêu cầu kiểm tra.
