Ein direkter Vergleich von Ösen-, Gabelkopf- und Wirbel-Hebehaken

Einführung

Die Wahl des falschen Hakens kann die Kontrolle eines sicheren Hebens erschweren. Ein Hebehaken verbindet die Last mit Schlingen, Ketten, Hebezeugen oder Anschlagmitteln. Öse, Gabelkopf und Wirbelhaken lösen jeweils unterschiedliche Hebeprobleme. In diesem Leitfaden erfahren Sie, wie sie sich in Bezug auf Verbindungsstil, Bewegung, Austausch, Sicherheit und praktische Verwendung vergleichen.



Ösen-, Gabelkopf- und Wirbel-Hebehaken: Die Hauptunterschiede

Das Richtige wählen Beim Heben von Haken geht es zunächst darum, zu verstehen, wie der Haken mit der Schlinge oder Kette verbunden ist. Ösen-, Gabelkopf- und Wirbelhaken werden oft verglichen, da ihre Unterschiede nicht nur in der Form liegen. Ihr oberes Verbindungsdesign wirkt sich auf Installation, Lastbewegung, Austausch, Inspektion und langfristige Wartung aus. Ein Haken, der in einer festen Drahtseilschlingenanordnung gut funktioniert, ist möglicherweise nicht die beste Option für eine Kettenschlinge, die häufig angepasst werden muss, und ein Haken, der nur zur Ausrichtung verwendet wird, sollte nicht mit einem Haken verwechselt werden, der für die Drehung unter Last ausgelegt ist.

Top-Verbindungsdesign

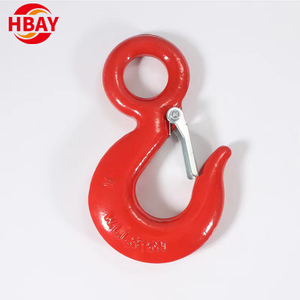

Der sichtbarste Unterschied ist an der Oberseite des Hakens zu finden. Ein Ösenhaken hat eine geschlossene Öse oder Schlaufe und schafft so einen stabilen Befestigungspunkt für kompatible Beschläge, Kettenglieder, Drahtseilschlingen oder Kunststoffschlingenbaugruppen. Dieses Design wird üblicherweise dann gewählt, wenn erwartet wird, dass der Haken im Rahmen einer dauerhafteren Takelage an Ort und Stelle bleibt.

Ein Gabelkopfhaken verwendet einen U-förmigen Gabelkopf mit einem abnehmbaren Stift. Dadurch kann der Haken direkt mit der Kette verbunden werden, was ihn besonders praktisch für Kettengehänge macht, bei denen eine mechanische Befestigung bevorzugt wird. Das Bolzen-Gabelkopf-Design erleichtert auch das Entfernen des Hakens, wenn ein Austausch erforderlich ist.

Ein Drehhaken umfasst eine rotierende obere Baugruppe. Je nach Modell kann der Schwenkbereich eine Buchse oder ein Lager verwenden. Diese Drehfunktion ist der Hauptgrund dafür, dass Drehhaken für Anwendungen ausgewählt werden, bei denen die Ausrichtung, die Ausrichtung der Last oder das Verdrehen der Schlinge ein Problem darstellen können.

Installations- und Austauschstil

Der Installationsstil ist einer der größten praktischen Unterschiede zwischen diesen drei Hakentypen. Ösenhaken werden normalerweise als permanente oder semipermanente Komponenten in einer Schlingenbaugruppe behandelt. Sie sorgen für eine sichere Verbindung. Wenn der Haken jedoch beschädigt wird, muss beim Austausch möglicherweise ein weiterer Teil der Schlingenbaugruppe außer Betrieb genommen werden.

Gabelkopfhaken sind bei Kettenanwendungen wartungsfreundlicher. Da der Haken mit einem Stift befestigt ist, kann er in der Regel ohne Schneiden, Schweißen oder Ersetzen der gesamten Kettenschlinge entfernt werden. Dies ist an Arbeitsplätzen nützlich, an denen Haken Verschleiß, Stößen oder regelmäßigem Austausch ausgesetzt sind.

Drehhaken erfordern eine sorgfältigere Auswahl bei der Installation. Der Monteur muss wissen, ob der Haken nur zum Positionieren vor dem Heben gedacht ist oder ob er sich unter Last drehen kann. Die Wahl des falschen Drehgelenkdesigns kann beim Heben zu unnötigen Risiken führen.

Rotation und Lastbewegung

Ösenhaken bieten eine feste Verbindung. Sie tragen zwar zu einer starken und stabilen Aufstellung bei, drehen sich jedoch nicht mit der Last. Gabelkopfhaken können eine begrenzte seitliche Bewegung an der Kettenverbindung ermöglichen, diese Bewegung sollte jedoch nicht mit einer vollständigen Drehung verwechselt werden.

Drehhaken sind je nach Konstruktion speziell für die Ausrichtung oder Drehung konzipiert. Ein Positionierungsdrehhaken hilft dabei, den Haken auszurichten, bevor die Last aufgebracht wird, während sich ein echter Lagerdrehhaken unter Last drehen kann, um Verdrehungen im Rigging-System zu reduzieren.

Schnelle Vergleichstabelle



Wann sollte man einen Ösenhebehaken wählen?

Ein Ösenhaken ist oft die bessere Wahl, wenn der Hebeaufbau eine sichere, konsistente Verbindung anstelle häufiger Hardware-Änderungen erfordert. Bei vielen Rigging-Baugruppen bietet die geschlossene Öse oben am Haken einen zuverlässigen Befestigungspunkt für zugelassene Beschläge, Verbindungen oder Schlingenkomponenten. Dies macht ihn zu einer praktischen Option für kontrollierte Hebeaufgaben, bei denen der Lastweg vorhersehbar ist und der Haken im Laufe der Zeit Teil derselben Baugruppe bleiben soll. Im Vergleich zu Gabelkopf- und Drehgelenkkonstruktionen geht es bei einem Ösen -Hebehaken weniger um schnelle Einstellung oder Drehung als vielmehr um Stabilität, sichere Verbindung und wiederholbare Verwendung.

Beste Anwendungen für Ösenhaken

Ösenhaken eignen sich gut für gerade, kontrollierte Hebevorgänge, bei denen der Haken nicht regelmäßig von der Schlinge entfernt werden muss. Sie werden häufig in festen Anschlagmitteln, Drahtseilgehänge, Kunststoffgehänge und einigen Kettengehängesystemen verwendet, wenn kompatible Hardware verwendet wird. Da die obere Öse geschlossen ist, kann der Haken Teil einer stabilen Hebevorrichtung werden, die auch bei wiederholten Hebevorgängen zuverlässig funktioniert.

Sie sind besonders nützlich, wenn der Hebepunkt, der Anschlagmitteltyp und die Lastrichtung einigermaßen konstant bleiben. Beispielsweise kann ein Ösenhaken für eine Produktionsumgebung geeignet sein, in der jeden Tag ähnliche Lasten auf die gleiche Weise gehoben werden. Bei dieser Art von Einrichtung sind Stabilität und Verbindungssicherheit wichtiger als ein schneller Austausch oder eine Neukonfiguration am Arbeitsplatz.

Hauptvorteile von Ösenhaken

Die Hauptstärke eines Ösenhakens ist seine Befestigung mit geschlossener Öse. Dieses Design trägt dazu bei, in Kombination mit der richtigen Tragegurt-Hardware einen starken Verbindungspunkt zu schaffen. Es bietet Riggern außerdem einen praktischen und vertrauten Hakenstil für alltägliche Hebearbeiten.

Zu den wichtigsten Vorteilen gehören:

●  Bietet einen sicheren Befestigungspunkt für feste oder semipermanente Rigging-Baugruppen.

●  Funktioniert gut bei wiederholten Hebeaufgaben, bei denen sich die Einstellung nicht oft ändert.

●  Bietet praktische Flexibilität bei der Positionierung beim Anschließen des Hakens an die Last.

●  Funktioniert mit mehreren Hebegurttypen, wenn die richtigen Beschläge und Nennwerte verwendet werden.

●  Unterstützt stabiles Heben bei korrekter Lastaufbringung im Hakenbecken.

Einschränkungen von Ösenhaken

Auch ein Ösenhaken sollte vor der Verwendung sorgfältig geprüft werden. Anzeichen wie Halsöffnung, Verformung, Risse, Biegung, übermäßiger Verschleiß oder beschädigte Kennzeichnungen können darauf hinweisen, dass der Haken für den Hebebetrieb nicht mehr sicher ist.



Wann sollte man sich für einen Gabelkopf-Hebehaken entscheiden?

Ein Gabelkopfhaken ist normalerweise die bevorzugte Option, wenn bei der Hebeeinrichtung eine Kettenverbindung, eine Einstellbarkeit vor Ort und ein einfacherer Komponentenaustausch erforderlich sind. Im Gegensatz zu einem Ösenhaken, der häufig in eine dauerhaftere Schlingenbaugruppe eingebaut wird, verwendet ein Gabelkopf -Hebehaken ein U-förmiges Gabelkopf- und Stiftsystem, das direkt mit einer kompatiblen Kette verbunden werden kann. Dies macht es besonders nützlich in industriellen Umgebungen, in denen sich die Takelage ändert, Haken verschleißen oder Geräte gewartet werden müssen, ohne die gesamte Schlingenbaugruppe auszutauschen.

Beste Anwendungen für Gabelkopfhaken

Gabelkopfhaken eignen sich am besten für Kettengehänge, die eine direkte mechanische Verbindung erfordern. Die Gabelkopföffnung passt um das Kettenglied, während der Stift den Haken an Ort und Stelle sichert. Dieses Design ist praktisch für Hebevorgänge, bei denen häufig Kettenschlingen verwendet werden und der Haken im Laufe der Zeit möglicherweise geändert, repariert oder neu konfiguriert werden muss.

Sie werden häufig in industriellen Hebe-, Ladungssicherungs-, Materialhandhabungs- und Rigging-Systemen eingesetzt, bei denen es auf Flexibilität ankommt. Ein Gabelkopfhaken kann beispielsweise in einer Wartungswerkstatt, auf einer Baustelle oder in einer Produktionsanlage nützlich sein, wo unterschiedliche Lasten möglicherweise unterschiedliche Kettenbaugruppen erfordern. Wenn die Arbeit eine schnellere Anpassung erfordert, als eine dauerhafte Hakenverbindung bieten kann, ist die Gabelkopfkonstruktion eine praktische Wahl.

Hauptvorteile von Gabelkopfhaken

Einschränkungen von Gabelkopfhaken

Gabelkopfhaken sind nicht für jeden Anschlagmitteltyp eine universelle Lösung. Sie sind hauptsächlich für Kettenanwendungen konzipiert und daher normalerweise nicht die erste Wahl für Drahtseilschlingen oder Kunststoffschlingen, es sei denn, die gesamte Baugruppe ist ordnungsgemäß mit kompatibler Hardware konstruiert. Auch ihre Bewegung ist eingeschränkt. Ein Gabelkopfhaken kann sich an der Kettenverbindung leicht von einer Seite zur anderen drehen, sollte aber nicht als rotierender Haken behandelt werden.

Der Stiftbereich verdient bei der Inspektion besondere Aufmerksamkeit. Der Gabelkopfbolzen, der Splint, die Halteteile und die umgebenden Verbindungspunkte müssen auf Verschleiß, Verformung, Lockerheit oder fehlende Teile überprüft werden. Wenn ein Gabelkopfhaken an einer Hebekettenschlinge ausgetauscht wird, kann diese Änderung als Reparatur betrachtet werden, was bedeutet, dass die Schlinge die erforderlichen Inspektionen, Abnahmeprüfungen und Sicherheitsverfahren durchlaufen muss, bevor sie wieder zum Hebebetrieb eingesetzt wird.



Wann sollte man sich für einen drehbaren Lasthaken entscheiden?

Ein Wirbelhaken ist die richtige Wahl, wenn es beim Heben um mehr als nur das Heben einer Last in gerader Linie geht. Bei vielen Aufbauten kann sich die Last leicht drehen, die Schlinge beginnt sich zu verdrehen oder die endgültige Platzierung erfordert möglicherweise eine sorgfältige Ausrichtung. Ein drehbarer Hebehaken hilft bei der Bewältigung dieser Situationen, indem er je nach Design die Drehung des Hakenkörpers oder des oberen Beschlags ermöglicht. Dies macht es besonders nützlich, wenn die Ausrichtung der Last, die Belastung der Schlinge und die Handhabungskontrolle wichtige Bestandteile des Hebevorgangs sind.

Beste Anwendungen für Drehhaken

Drehhaken werden üblicherweise für Lasten verwendet, die sich drehen oder ihre Richtung ändern können oder eine präzise Positionierung vor dem Absetzen erfordern. Sie sind hilfreich bei der Installation von Geräten, bei der Handhabung von Maschinen, beim Heben zu Wartungszwecken und bei anderen ausrichtungskritischen Aufgaben, bei denen ein fester Haken zu unnötigen Verdrehungen in der Schlinge oder Kette führen kann.

Sie sind auch nützlich, wenn die Takelage durch Drehmoment beansprucht werden könnte. Wenn sich eine Kette, ein Drahtseil oder eine Kunststoffschlinge beim Heben verdreht, kann dies die Kontrolle beeinträchtigen und den Verschleiß der Baugruppe erhöhen. Ein richtig ausgewählter Drehhaken trägt dazu bei, dass sich das Anschlagsystem natürlicher mit der Last bewegt, insbesondere in komplexen Hebeumgebungen, in denen der Lastweg nicht perfekt vorhersehbar ist.

Positionierungsdrehhaken vs. Lagerdrehhaken

Nicht jeder Wirbelhaken ist für die gleiche Bewegungsart ausgelegt. Diese Unterscheidung ist von entscheidender Bedeutung, da die Verwendung einer falschen Drehgelenkkonstruktion zu Sicherheitsproblemen beim Heben führen kann.

Ein Positionierungswirbelhaken sollte nicht als Haken betrachtet werden, der sich beim Tragen von Gewicht frei drehen kann, es sei denn, er ist speziell für diesen Zweck ausgelegt. Ein echter Lagerwirbelhaken ist für anspruchsvollere Bewegungen konzipiert und die bessere Wahl, wenn nach dem Aufhängen der Last eine Drehung auftreten kann.

Hauptvorteile von Drehhaken

Der größte Vorteil eines Wirbelhakens ist die verbesserte Ausrichtung. Wenn sich der Haken richtig drehen lässt, kann der Rigger die Verbindung leichter positionieren und unerwünschte seitliche Belastungen auf die Hebeleine reduzieren. Dies kann die Handhabung erleichtern, wenn sich die Lastausrichtung während des Hebens ändert.

Wirbelhaken tragen außerdem dazu bei, Rigging-Komponenten vor unnötigem Drehmoment zu schützen. Durch die Verringerung der Verdrehung von Ketten, Schlingen oder Hebeseilen können sie dazu beitragen, den durch erzwungene Rotation oder Fehlausrichtung verursachten Verschleiß zu begrenzen. Bei Anwendungen, bei denen die Last in eine präzise Position geführt werden muss, kann diese zusätzliche Bewegung sowohl die Effizienz als auch die Kontrolle verbessern.

Einschränkungen von Drehhaken

Wirbelhaken sind komplexer als Ösen- oder Gabelkopfhaken, da sie bewegliche Teile enthalten. Der Schwenkmechanismus, der Lager- oder Buchsenbereich und der Schmierzustand müssen regelmäßig überprüft werden. Jegliche Steifheit, grobe Bewegung, Lockerheit oder sichtbare Schäden können die sichere Leistung beeinträchtigen.

Kosten und Auswahlgenauigkeit sind ebenfalls wichtige Faktoren. Ein Drehhaken ist oft teurer als ein einfacherer Hakentyp, und das falsche Modell funktioniert möglicherweise nicht sicher bei der beabsichtigten Anwendung. Der Benutzer muss prüfen, ob der Haken nur zum Positionieren oder zum Drehen unter Last geeignet ist, bevor er im Hebesystem verwendet wird.



So wählen Sie den richtigen Hebehaken für die jeweilige Aufgabe aus

Bei der Auswahl des richtigen Hebehakens kommt es nicht nur darauf an, zwischen Ösen-, Gabelkopf- und Drehgelenkausführungen zu wählen. Der sicherere Ansatz besteht darin, den Haken an den Schlingen- oder Kettentyp, die erwartete Lastbewegung, die Arbeitslastanforderung und die Wartungsbedingungen der Arbeit anzupassen. Ein Haken, der in einer festen Schlingenanordnung gut funktioniert, kann in einem Kettensystem, das häufig angepasst werden muss, unpraktisch sein, während ein einfacher fester Haken möglicherweise nicht geeignet ist, wenn sich die Last während der Handhabung verdrehen oder drehen kann.

Passen Sie den Haken an den Schlingen- oder Kettentyp an

Die erste Entscheidung sollte darauf basieren, wie der Haken mit dem Rest des Takelagesystems verbunden wird. Ösenhaken eignen sich oft gut für feste oder semipermanente Schlingenanordnungen, da ihre geschlossene obere Öse gut mit zugelassenen Verbindungsgliedern, Beschlägen und Schlingenbeschlägen funktioniert. Sie werden häufig verwendet, wenn die Hebeanordnung konsistent bleibt und kein häufiges Entfernen des Hakens erforderlich ist.

Gabelkopfhaken eignen sich in der Regel besser für direkte Kettenverbindungen. Durch die stiftartige Befestigung kann der Haken ohne Schweißverbindung mit einer kompatiblen Kette verbunden werden, was ihn praktisch für Kettenschlingensysteme macht, die möglicherweise neu konfiguriert oder ausgetauscht werden müssen. Drehhaken sollten in Betracht gezogen werden, wenn die Verbindung eine flexible Ausrichtung oder Rotationskontrolle erfordert, der genaue Drehtyp jedoch zur Anwendung passen muss.

Überlegen Sie, wie sich die Last beim Heben verhält

Das Ladungsverhalten sollte zusammen mit dem Ladungsgewicht bewertet werden. Für einen stabilen vertikalen Hub mit geringer oder keiner Drehung ist möglicherweise nur ein Ösenhaken erforderlich, insbesondere wenn der Hubweg kontrolliert und vorhersehbar ist. Wenn der Vorgang häufige Änderungen der Kettenlänge, des Hakentyps oder der Befestigungspunkte erfordert, kann ein Gabelkopfhaken eine bessere praktische Effizienz bieten.

Wenn sich die Last dreht, in die endgültige Position schwingt oder ein Drehmoment in der Schlinge erzeugt, ist ein Drehhaken möglicherweise die sicherere Option. Dies ist besonders wichtig bei der Geräteinstallation, der Maschinenpositionierung oder in beengten Hebebereichen, wo die Ausrichtung sowohl die Sicherheit als auch die Handhabungskontrolle beeinträchtigt. Das Ziel besteht darin, einen Haken zu wählen, der die tatsächliche Bewegung der Last unterstützt und nicht nur ihr Aussehen vor Beginn des Hebevorgangs.

Überprüfen Sie die Arbeitslastgrenze und den Hakeneingriff

Jeder Haken muss für die Last ausgelegt sein, die er tragen kann. Die Arbeitslastgrenze sollte klar identifiziert und für das Lastgewicht, den Anschlagwinkel, die Hebekonfiguration und die Anzahl der Hebepunkte geeignet sein. Der Haken sollte außerdem richtig zum Hebepunkt oder zur Verbindungshardware passen, damit die Last tief in der Hakenschüssel sitzt.

Vermeiden Sie die Verwendung eines Hakens in einer Weise, die eine seitliche Belastung, Punktbelastung, Stoßbelastung oder außeraxiale Kraft erzeugt, es sei denn, der Haken ist speziell für diese Bedingung ausgelegt. Ein schlechter Hakeneingriff kann die Sicherheit beeinträchtigen, selbst wenn die Nennkapazität des Hakens ausreichend erscheint.

Überprüfen Sie den Inspektions- und Wartungsbedarf

Auch Inspektionsanforderungen haben Einfluss auf die Hakenauswahl. Ösenhaken müssen sorgfältig überprüft werden, da Schäden an der größeren Schlingenbaugruppe auftreten können. Bei Gabelkopfhaken muss auf den Gabelkopfbolzen, den Splint und die Befestigungsteile geachtet werden. Wirbelhaken müssen zusätzlich auf reibungslose Drehung, Lager- oder Buchsenverschleiß, Lockerheit und Schmierungszustand überprüft werden.

Nehmen Sie einen Haken außer Betrieb, wenn er Risse, Verbiegungen, übermäßigen Verschleiß, Verformung, eine vergrößerte Halsöffnung, eine beschädigte Verriegelungsfunktion oder unleserliche Identifikationsmarkierungen aufweist.



Abschluss

Ösenhaken eignen sich für feste, kontrollierte Hebebühnen, während Gabelkopfhaken die Kettenflexibilität und einen schnelleren Austausch unterstützen. Drehhaken helfen dabei, die Drehung zu kontrollieren, die Ausrichtung zu verbessern und Verdrehungen zu reduzieren. Der richtige Hebehaken hängt von der Art der Schlinge, der Lastbewegung, der Tragfähigkeit, den Inspektionsanforderungen und den tatsächlichen Arbeitsbedingungen ab. Hebei Anyue Metal Manufacturing Co., Ltd. bietet zuverlässige Hebehakenlösungen, die sicherere und effizientere Montagevorgänge unterstützen.



FAQ

F: Welcher Hebehaken eignet sich am besten für feste Hebevorrichtungen?

A: Ein Ösen -Hebehaken eignet sich am besten für stabile, feste Anschlagmittel mit eingeschränktem Hakenaustausch.

F: Wann sollte ein Gabelkopf-Hebehaken verwendet werden?

A: Ein Gabelkopf -Hebehaken eignet sich für Kettengehänge, die direkt befestigt, schneller entfernt oder einfacher ausgetauscht werden müssen.

F: Können sich Wirbelhaken unter Last drehen?

A: Nur ein gelagerter, drehbarer Hebehaken ist so konzipiert, dass er sich unter Last dreht. Positionierungsdrehgelenke sind es nicht.

F: Was sollten Käufer prüfen, bevor sie einen Haken auswählen?

A: Überprüfen Sie die Tragfähigkeit, die Kompatibilität der Schlinge, die Lastbewegung, den Hakeneingriff und die Inspektionsanforderungen.
