Uma comparação lado a lado de ganchos de içamento, manilha e giratórios

Introdução

Escolher o gancho errado pode dificultar o controle de um levantamento seguro. Um gancho de elevação conecta a carga a eslingas, correntes, talhas ou equipamentos de amarração. Olhal, manilha e ganchos giratórios resolvem diferentes problemas de elevação. Neste guia, você aprenderá como eles se comparam em estilo de conexão, movimento, substituição, segurança e uso prático.



Ganchos de elevação com olhal, manilha e giratórios: as principais diferenças

Escolhendo o certo O Gancho de Levantamento começa com a compreensão de como o gancho se conecta à eslinga ou corrente. Olhal, manilha e ganchos giratórios são frequentemente comparados porque suas diferenças não são apenas relacionadas ao formato. Seu projeto de conexão superior afeta a instalação, movimentação de carga, substituição, inspeção e manutenção de longo prazo. Um gancho que funciona bem em um conjunto de eslinga de cabo de aço fixo pode não ser a melhor opção para uma eslinga de corrente que precisa de ajustes frequentes, e um gancho usado apenas para alinhamento não deve ser confundido com outro projetado para girar sob carga.

Design de conexão superior

A diferença mais visível é encontrada na parte superior do anzol. Um gancho com olhal tem um olhal ou laço fechado, criando um ponto de fixação estável para acessórios compatíveis, elos de corrente, eslingas de cabo de aço ou conjuntos de eslingas sintéticas. Este projeto é comumente selecionado quando se espera que o gancho permaneça no lugar como parte de uma configuração de cordame mais permanente.

Um gancho de manilha usa uma manilha em forma de U com um pino removível. Isso permite que o gancho se conecte diretamente à corrente, tornando-o especialmente prático para montagens de lingas de corrente onde a fixação mecânica é preferida. O design de pino e manilha também facilita a remoção do gancho quando a substituição é necessária.

Um gancho giratório inclui um conjunto superior giratório. Dependendo do modelo, a área giratória pode utilizar bucha ou rolamento. Esse recurso giratório é o principal motivo pelo qual os ganchos giratórios são escolhidos para aplicações onde o alinhamento, a orientação da carga ou a torção da eslinga podem se tornar um problema.

Estilo de instalação e substituição

O estilo de instalação é uma das maiores diferenças práticas entre esses três tipos de ganchos. Os ganchos de olhal são geralmente tratados como componentes permanentes ou semipermanentes em uma montagem de eslinga. Eles fornecem uma conexão segura, mas se o gancho for danificado, sua substituição poderá envolver a remoção de mais parte do conjunto da eslinga de serviço.

Os ganchos Clevis são mais fáceis de usar em aplicações de corrente. Como o gancho é preso com um pino, ele geralmente pode ser removido sem cortar, soldar ou substituir toda a eslinga da corrente. Isso é útil em locais de trabalho onde os ganchos sofrem desgaste, impacto ou trocas regulares.

Os ganchos giratórios requerem uma seleção mais cuidadosa durante a instalação. O montador deve saber se o gancho se destina apenas ao posicionamento antes do içamento ou se está classificado para girar enquanto carregado. Escolher o design giratório errado pode criar riscos desnecessários durante a elevação.

Rotação e Movimento de Carga

Os ganchos oculares oferecem uma conexão fixa. Eles podem ajudar a criar uma configuração forte e estável, mas não giram com a carga. Os ganchos da manilha podem fornecer movimento lateral limitado na conexão da corrente, mas esse movimento não deve ser confundido com rotação completa.

Os ganchos giratórios são projetados especificamente para alinhamento ou rotação, dependendo de sua construção. Um gancho giratório de posicionamento ajuda a alinhar o gancho antes que a carga seja aplicada, enquanto um gancho giratório de rolamento verdadeiro pode girar sob carga para reduzir a torção no sistema de amarração.

Tabela de comparação rápida



Quando escolher um gancho para levantar os olhos

Um gancho de olhal costuma ser a melhor escolha quando a configuração de elevação precisa de uma conexão segura e consistente, em vez de mudanças frequentes de hardware. Em muitos conjuntos de cordame, o olhal fechado na parte superior do gancho fornece um ponto de fixação confiável para acessórios, elos ou componentes de eslinga aprovados. Isto o torna uma opção prática para tarefas de elevação controlada onde o caminho da carga é previsível e se espera que o gancho permaneça parte do mesmo conjunto ao longo do tempo. Em comparação com os designs de manilha e giratório, um gancho de elevação com olhal tem menos a ver com ajuste ou rotação rápida e mais com estabilidade, conexão segura e uso repetível.

Melhores aplicações para ganchos para os olhos

Os ganchos de olhal são adequados para içamentos retos e controlados, onde o gancho não precisa ser removido da funda regularmente. Eles são comumente usados ​​em conjuntos de lingas fixas, lingas de cabo de aço, lingas sintéticas e alguns sistemas de lingas de corrente quando hardware compatível é usado. Como o olhal superior está fechado, o gancho pode se tornar parte de um arranjo de elevação estável que funciona de maneira confiável em levantamentos repetidos.

Eles são especialmente úteis quando o ponto de içamento, o tipo de eslinga e a direção da carga permanecem bastante consistentes. Por exemplo, um gancho com olhal pode ser apropriado para um ambiente de produção onde cargas semelhantes são levantadas da mesma maneira todos os dias. Nesse tipo de configuração, a estabilidade e a segurança da conexão são mais importantes do que a substituição rápida ou a reconfiguração no trabalho.

Principais vantagens dos ganchos para os olhos

A principal força de um gancho para os olhos é a fixação com os olhos fechados. Este design ajuda a criar um ponto de conexão forte quando combinado com o hardware de funda correto. Ele também oferece aos montadores um estilo de gancho prático e familiar para o trabalho diário de elevação.

As principais vantagens incluem:

●  Fornece um ponto de fixação seguro para montagens de amarração fixas ou semipermanentes.

●  Apresenta bom desempenho em tarefas repetidas de elevação onde a configuração não muda com frequência.

●  Oferece flexibilidade prática de posicionamento ao conectar o gancho à carga.

●  Funciona com vários tipos de eslingas quando são usados ​​os acessórios e classificações adequados.

●  Suporta elevação estável quando a carga é aplicada corretamente no recipiente do gancho.

Limitações dos ganchos para os olhos

Um gancho para os olhos também deve ser inspecionado cuidadosamente antes do uso. Sinais como abertura na garganta, deformação, rachaduras, dobras, desgaste excessivo ou marcas de identificação danificadas podem indicar que o gancho não é mais seguro para serviço de içamento.

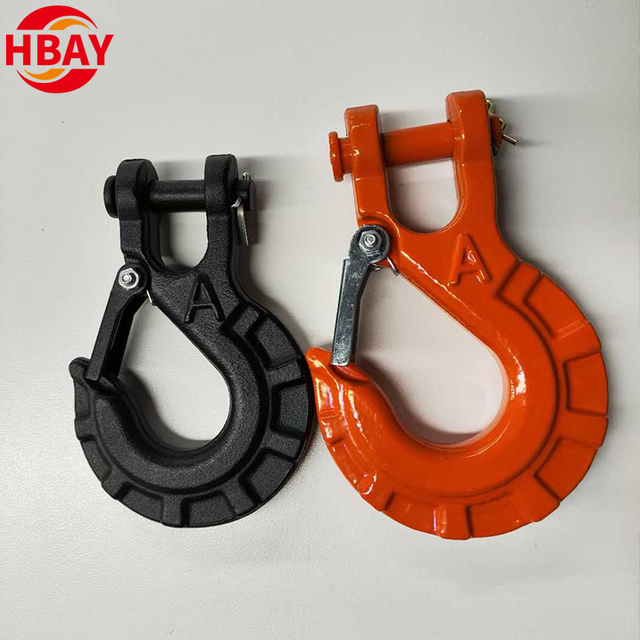

Quando escolher um gancho de elevação com manilha

Um gancho de manilha é geralmente a opção preferida quando uma configuração de elevação depende da conexão da corrente, do ajuste em campo e da fácil substituição de componentes. Ao contrário de um gancho de olhal, que muitas vezes é incorporado em um conjunto de eslinga mais permanente, um gancho de elevação de manilha usa um sistema de manilha e pino em forma de U que pode ser conectado diretamente a uma corrente compatível. Isso o torna especialmente útil em ambientes industriais onde as configurações de cordame mudam, os ganchos se desgastam ou o equipamento precisa de manutenção sem substituir todo o conjunto da eslinga.

Melhores aplicações para ganchos Clevis

Os ganchos de manilha são mais adequados para montagens de lingas de corrente que requerem uma conexão mecânica direta. A abertura da manilha se ajusta ao elo da corrente, enquanto o pino fixa o gancho no lugar. Este projeto é prático para operações de elevação onde lingas de corrente são comumente usadas e onde o gancho pode precisar ser trocado, reparado ou reconfigurado ao longo do tempo.

Eles são frequentemente encontrados em sistemas de elevação industrial, fixação de carga, manuseio de materiais e sistemas de amarração onde a flexibilidade é importante. Por exemplo, um gancho de manilha pode ser útil em uma oficina de manutenção, canteiro de obras ou instalação de produção onde cargas diferentes podem exigir montagens de corrente diferentes. Quando o trabalho exige um ajuste mais rápido do que uma conexão de gancho permanente pode proporcionar, o design da manilha torna-se uma escolha prática.

Principais vantagens dos ganchos Clevis

Limitações dos ganchos Clevis

Os ganchos Clevis não são uma solução universal para todos os tipos de funda. Eles são projetados principalmente para aplicações de corrente, portanto, geralmente não são a primeira escolha para lingas de cabo de aço ou lingas sintéticas, a menos que o conjunto completo seja projetado adequadamente com hardware compatível. Seu movimento também é limitado. Um gancho de manilha pode girar ligeiramente de um lado para o outro na conexão da corrente, mas não deve ser tratado como um gancho giratório.

A área dos pinos merece muita atenção durante a inspeção. O pino da manilha, a cupilha, as ferragens de retenção e os pontos de conexão adjacentes devem ser verificados quanto a desgaste, deformação, folga ou peças faltantes. Se um gancho de manilha for substituído em uma eslinga de corrente de içamento, essa alteração pode ser considerada um reparo, o que significa que a eslinga deve seguir a inspeção exigida, testes de prova e procedimentos de segurança antes de ser devolvida ao serviço de içamento.

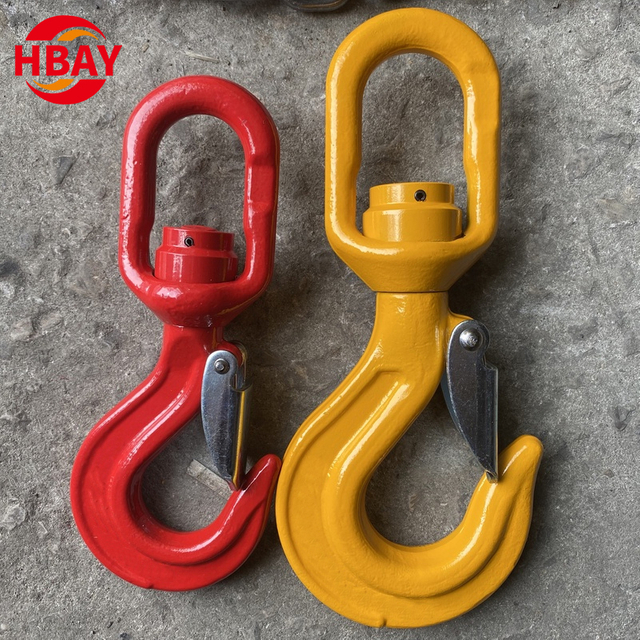

Quando escolher um gancho de elevação giratório

Um gancho giratório é a escolha certa quando um içamento envolve mais do que simplesmente levantar uma carga em linha reta. Em muitas configurações de amarração, a carga pode girar ligeiramente, a eslinga pode começar a torcer ou o posicionamento final pode exigir um alinhamento cuidadoso. Um gancho de elevação giratório ajuda a gerenciar essas situações, permitindo que o corpo do gancho ou o encaixe superior gire, dependendo do projeto. Isto o torna especialmente útil quando a orientação da carga, a tensão da cinta e o controle de manuseio são partes importantes da operação de elevação.

Melhores aplicações para ganchos giratórios

Ganchos giratórios são comumente selecionados para cargas que podem girar, mudar de direção ou exigir posicionamento preciso antes de serem assentadas. Eles são úteis na instalação de equipamentos, manuseio de máquinas, elevação de manutenção e outras tarefas sensíveis ao alinhamento, onde um gancho fixo pode criar torções desnecessárias na eslinga ou na corrente.

Eles também são úteis quando a linha de cordame pode ficar tensionada pelo torque. Se uma corrente, cabo de aço ou eslinga sintética torcer durante a elevação, isso poderá reduzir o controle e aumentar o desgaste do conjunto. Um gancho giratório devidamente selecionado ajuda o sistema de amarração a se mover mais naturalmente com a carga, especialmente em ambientes de elevação complexos onde o caminho da carga não é perfeitamente previsível.

Posicionamento do gancho giratório versus gancho giratório do rolamento

Nem todo gancho giratório é projetado para o mesmo tipo de movimento. Esta distinção é crítica porque usar o projeto giratório errado pode criar problemas de segurança durante o içamento.

Um gancho giratório de posicionamento não deve ser tratado como um gancho que pode girar livremente enquanto carrega peso, a menos que seja especificamente classificado para essa finalidade. Um gancho giratório com rolamento verdadeiro foi projetado para movimentos mais exigentes e é a melhor escolha quando a rotação pode ocorrer após a carga ser suspensa.

Principais vantagens dos ganchos giratórios

A maior vantagem de um gancho giratório é o alinhamento aprimorado. Quando o gancho pode girar corretamente, o rigger pode posicionar a conexão com mais facilidade e reduzir a tensão lateral indesejada na linha de elevação. Isto pode tornar o manuseio mais suave quando a orientação da carga muda durante a elevação.

Os ganchos giratórios também ajudam a proteger os componentes do equipamento contra torque desnecessário. Ao reduzir a torção em correntes, eslingas ou cabos de elevação, eles podem ajudar a limitar o desgaste causado por rotação forçada ou desalinhamento. Em aplicações onde a carga deve ser guiada para uma posição precisa, este movimento adicional pode melhorar a eficiência e o controle.

Limitações dos ganchos giratórios

Os ganchos giratórios são mais complexos do que os ganchos de olhal ou de manilha porque incluem peças móveis. O mecanismo giratório, a área do rolamento ou da bucha e a condição da lubrificação devem ser inspecionados regularmente. Qualquer rigidez, movimento brusco, folga ou dano visível pode afetar o desempenho seguro.

O custo e a precisão da seleção também são fatores importantes. Um gancho giratório costuma ser mais caro do que um estilo de gancho mais simples, e o modelo errado pode não funcionar com segurança na aplicação pretendida. O usuário deve confirmar se o gancho está classificado apenas para posicionamento ou rotação sob carga antes de ser usado no sistema de elevação.



Como selecionar o gancho de elevação certo para o trabalho

Selecionar o certo gancho de elevação não é apenas uma questão de escolher entre designs de olhal, manilha e giratório. A abordagem mais segura é combinar o gancho com o tipo de eslinga ou corrente, o movimento esperado da carga, os requisitos de carga de trabalho e as condições de manutenção do trabalho. Um gancho que funciona bem em um conjunto de eslinga fixa pode ser inconveniente em um sistema de corrente que precisa de ajustes frequentes, enquanto um gancho fixo básico pode não ser adequado quando a carga pode torcer ou girar durante o manuseio.

Combine o gancho com o tipo de tipoia ou corrente

A primeira decisão deve ser baseada em como o gancho se conectará ao restante do sistema de amarração. Os ganchos de olhal costumam ser um ajuste forte para montagens de eslingas fixas ou semipermanentes porque seu olhal superior fechado funciona bem com elos de conexão, acessórios e ferragens de eslinga aprovados. Eles são comumente usados ​​quando o arranjo de elevação permanece consistente e não requer remoção frequente do gancho.

Os ganchos Clevis são geralmente melhores para conexões diretas de corrente. Sua fixação tipo pino permite que o gancho seja conectado a correntes compatíveis sem um encaixe soldado, tornando-os práticos para sistemas de lingas de corrente que podem precisar de reconfiguração ou substituição. Ganchos giratórios devem ser considerados quando a conexão precisa de flexibilidade de alinhamento ou controle de rotação, mas o tipo exato de giro deve corresponder à aplicação.

Considere como a carga se comportará durante a elevação

O comportamento da carga deve ser avaliado juntamente com o peso da carga. Uma elevação vertical estável com pouca ou nenhuma rotação pode exigir apenas um gancho de olhal, especialmente quando o caminho de elevação é controlado e previsível. Se a operação envolver mudanças frequentes no comprimento da corrente, tipo de gancho ou pontos de fixação, um gancho de manilha pode proporcionar melhor eficiência prática.

Quando a carga pode girar, oscilar para a posição final ou criar torque na eslinga, um gancho giratório pode ser a opção mais segura. Isto é especialmente importante na instalação de equipamentos, posicionamento de máquinas ou áreas de elevação confinadas onde o alinhamento afeta tanto a segurança quanto o controle de manuseio. O objetivo é escolher um gancho que suporte o modo como a carga realmente se move, e não apenas sua aparência antes do início do levantamento.

Verifique o limite de carga de trabalho e o engate do gancho

Cada gancho deve ser classificado para a carga que irá transportar. O Limite de Carga de Trabalho deve ser claramente identificado e adequado ao peso da carga, ângulo da eslinga, configuração de içamento e número de pontos de içamento. O gancho também deve se encaixar corretamente no ponto de içamento ou nas ferragens de conexão para que a carga fique profundamente na cavidade do gancho.

Evite usar qualquer gancho de forma que crie carga lateral, carga pontual, carga de choque ou força fora do eixo, a menos que o gancho seja especificamente classificado para essa condição. O mau engate do gancho pode reduzir a segurança mesmo quando a capacidade nominal do gancho parece suficiente.

Revise as necessidades de inspeção e manutenção

Os requisitos de inspeção também influenciam a seleção do gancho. Os ganchos de olhal devem ser verificados cuidadosamente porque danos podem afetar o conjunto de eslinga maior. Os ganchos da manilha requerem atenção ao pino da manilha, contrapino e ferragens de retenção. Os ganchos giratórios precisam de inspeção adicional quanto à rotação suave, desgaste do rolamento ou bucha, folga e condição de lubrificação.

Retire um gancho de serviço se ele apresentar rachaduras, dobras, desgaste excessivo, deformação, maior abertura da garganta, função de trava danificada ou marcas de identificação ilegíveis.



Conclusão

Os ganchos de olhal são adequados para elevadores fixos e controlados, enquanto os ganchos de manilha suportam a flexibilidade da corrente e a substituição mais rápida. Os ganchos giratórios ajudam a controlar a rotação, melhoram o alinhamento e reduzem a torção. O gancho de elevação certo depende do tipo de eslinga, movimento da carga, WLL, necessidades de inspeção e condições reais de trabalho. fornece soluções confiáveis ​​de ganchos de elevação que suportam operações de aparelhamento mais seguras e eficientes.



Perguntas frequentes

P: Qual gancho de elevação é melhor para conjuntos de elevação fixos?

R: Um gancho de elevação com olhal é melhor para montagens de eslingas fixas e estáveis ​​com substituição limitada do gancho.

P: Quando um gancho de elevação com manilha deve ser usado?

R: Um gancho de elevação de manilha é adequado para eslingas de corrente que precisam de fixação direta, remoção mais rápida ou substituição mais fácil.

P: Os ganchos giratórios podem girar sob carga?

R: Somente um gancho de elevação giratório com rolamento é projetado para girar sob carga; os giros de posicionamento não são.

P: O que os compradores devem verificar antes de selecionar um anzol?

R: Verifique a WLL, a compatibilidade da eslinga, o movimento da carga, o engate do gancho e os requisitos de inspeção.
