Quais são os três tipos de algemas?

Introdução

As manilhas são componentes pequenos, mas críticos nas operações de elevação, reboque e amarração, mas a seleção do tipo certo muitas vezes causa confusão tanto para operadores novos quanto para operadores experientes. As cargas podem mudar, os ângulos variam e as condições ambientais são diferentes, fazendo com que a escolha entre uma manilha em arco, uma manilha em D ou uma manilha com pino especial esteja longe de ser simples. Compreender as diferenças de formato, mecanismo de pino e material pode evitar sobrecarga, reduzir o desgaste das eslingas e melhorar a segurança geral.

A consideração cuidadosa dos limites de carga de trabalho (WLL), da segurança dos pinos e da resistência à corrosão garante que cada manilha corresponda à aplicação pretendida. Os leitores obterão informações sobre como as manilhas de arco acomodam elevações de múltiplas pernas, como as manilhas D otimizam a tração em linha reta e como os tipos de pinos influenciam a segurança e a facilidade de uso. Orientações sobre seleção de materiais, adequação ambiental e práticas de inspeção de rotina capacitam ainda mais os usuários a manter conexões confiáveis ​​e duradouras em uma variedade de cenários de elevação. Dicas práticas e pontos de comparação fornecem conhecimento prático para operações mais seguras e eficientes.



Combinando tipos de manilhas com sua carga e aplicação

Manilhas de arco – soluções flexíveis para cargas multidirecionais

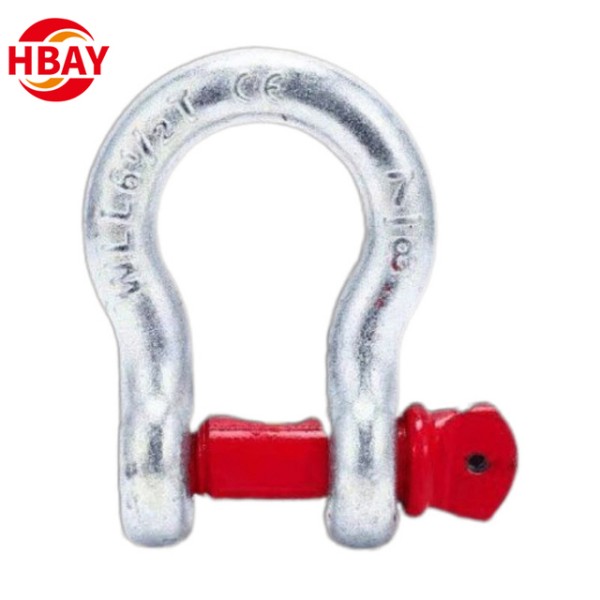

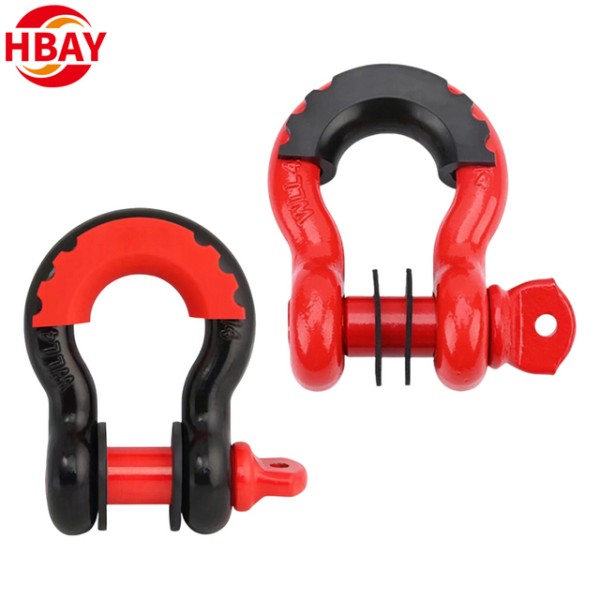

As manilhas de arco , comumente chamadas de manilhas de âncora, apresentam um arco largo e arredondado que acomoda várias pernas de tipoia e puxadores fora do ângulo. Esta geometria distribui a carga de maneira mais uniforme pelo corpo da manilha, reduzindo as concentrações de tensão em lingas de cabos sintéticos ou de aço. Em configurações de aparelhamento complexas, as manilhas de arco são excelentes ao conectar vários acessórios simultaneamente, como em montagens de rédeas com múltiplas pernas ou estruturas de elevação. A ampla curvatura permite carregamento angular de até 45° sem comprometer o Limite de Carga de Trabalho (CMT), conforme especificado pelas normas ASME B30.26.

Manilhas D – Alta resistência para tração em linha reta

As manilhas D, também chamadas de manilhas de corrente, apresentam um design compacto e reto, otimizado para aplicações de levantamento ou reboque direto e em linha. Seu perfil estreito oferece uma relação resistência/tamanho superior em comparação com as manilhas de arco, mas são sensíveis ao carregamento lateral. Exceder a WLL sob cargas angulares pode levar à deformação permanente ou falha catastrófica. Para içamentos críticos, os pinos do tipo parafuso ou pinos cativos devem ser priorizados para proteger a carga de forma eficaz.

Manilhas especiais e de pino redondo – Aplicações marítimas e de uso rápido

As manilhas de pino redondo são conectores simples, adequados para amarrações, levantamento leve ou reboque onde a carga permanece estática. Essas manilhas dependem de fricção simples ou de um contrapino e não são classificadas para elevação acima da cabeça. O pino cativo e as manilhas de encaixe incorporam mecanismos que mantêm o pino no lugar, ideais para tarefas marítimas ou de amarração repetitivas, como linhas de convés de veleiros ou amarração offshore. O uso desses pinos reduz os riscos de desconexão acidental em ambientes dinâmicos.

Dicas profissionais:

●  Certifique-se de que os pinos das manilhas redondas ou de encaixe estejam totalmente assentados antes de levantar.

●  Inspecione quanto a corrosão ou desgaste da rosca, especialmente em ambientes marítimos.

●  Para ciclos de carga repetidos, dê preferência aos pinos cativos para manter a conformidade com



Escolhendo o tipo de pino correto para segurança e facilidade de uso

Pino de parafuso – Instalação rápida com advertências de segurança

As manilhas de pino roscado fornecem um método rápido e conveniente para configurações temporárias de aparelhamento. O pino roscado pode ser apertado manualmente, permitindo que as tripulações prendam ou desconectem cargas em segundos, tornando-as adequadas para veleiros, aparelhamento de palco ou içamento de curto prazo. No entanto, a sua simplicidade introduz um risco sob vibração ou cargas rotativas; os fios podem se soltar se não forem monitorados adequadamente. A lubrificação adequada das roscas dos parafusos melhora a confiabilidade do engate e reduz a probabilidade de desaparafusamento acidental, garantindo desempenho consistente e ao mesmo tempo mantendo a conformidade com os padrões ASME B30.26.

Pino tipo parafuso – Segurança máxima para içamentos permanentes

As manilhas tipo parafuso são projetadas para cenários de elevação críticos, incluindo máquinas pesadas, pontes rolantes ou instalações permanentes. Um parafuso passa pelas orelhas da manilha e é preso com uma porca e contrapino, evitando o afrouxamento involuntário sob cargas dinâmicas. Essa combinação fornece o mais alto nível de segurança entre os tipos de pinos padrão e é especialmente importante quando o limite de carga de trabalho (WLL) se aproxima da capacidade projetada.

Dicas profissionais: Para instalações de longo prazo, sempre verifique se o parafuso e a cupilha estão assentados corretamente. Evite substituir pinos ou usar ferragens danificadas, pois mesmo uma pequena deformação da rosca pode comprometer a segurança.

Pinos Cativos e Redondos – Aplicações Especializadas

Os pinos cativos permanecem presos ao arco da manilha, o que reduz a probabilidade de perda dos pinos em ambientes marítimos ou industriais. Eles são particularmente úteis para tarefas de conexão repetitivas onde a segurança e a conveniência são críticas. As manilhas de pino redondo oferecem uma solução de baixo custo para cargas estáticas em linha, mas não são recomendadas para içamento suspenso ou configurações de eslingas com múltiplas pernas devido à resistência mínima contra forças rotacionais.

Lista de verificação – O que fazer e o que não fazer para alfinetes cativos e redondos:

●  Certifique-se de que os pinos cativos estejam totalmente assentados e encaixados suavemente.

●  Não utilize manilhas de pinos redondos para cargas dinâmicas ou multiangulares.

●  Inspecione quanto a corrosão, especialmente em ambientes de água salgada ou propensos a produtos químicos.

●  Não exceda a WLL marcada na manilha.

A seleção do tipo de pino correto requer a avaliação da direção da carga, frequência de uso, fatores ambientais e requisitos de segurança. Equilibrar a facilidade de uso com a segurança garante operações de montagem eficientes, ao mesmo tempo que minimiza o risco de falha ou tempo de inatividade. A integração correta de manilhas de parafuso, perno, cativo ou pino redondo aumenta a segurança operacional e a longevidade do equipamento.



Considerações materiais e ambientais

Aço Inoxidável vs Aço Galvanizado – Resistência à Corrosão no Contexto

O aço inoxidável 316, também conhecido como aço inoxidável de grau marinho, oferece excepcional resistência à corrosão, especialmente em ambientes de água salgada ou com alto teor de cloreto. Sua composição, enriquecida com molibdênio, evita pites e fissuras por corrosão sob tensão que comumente afetam outros tipos de aço. Isso o torna ideal para condições offshore, marítimas e úmidas, onde a longevidade e a confiabilidade da carga são críticas. As manilhas galvanizadas, por outro lado, oferecem uma alternativa econômica para aplicações industriais e externas em geral. O revestimento de zinco fornece proteção moderada contra oxidação e ferrugem superficial, embora a exposição prolongada a produtos químicos agressivos ou umidade contínua possa reduzir sua eficácia.

Liga e Aço Carbono – Resistência e Capacidade de Carga

As manilhas de liga de aço são projetadas para aplicações de alta resistência, combinando ductilidade com resiliência tratada termicamente. Essas manilhas são excelentes em içamento pesado, construção e equipamentos industriais onde cargas dinâmicas ou de choque estão presentes. As variantes de aço carbono proporcionam resistência robusta a um custo menor, adequadas para ambientes internos controlados com carga previsível. O tratamento térmico melhora a resistência à fadiga, enquanto a inspeção regular de microfissuras, desgaste ou deformação garante a segurança operacional.

Acabamentos de Superfície e Revestimentos Protetores

Os tratamentos de superfície aumentam ainda mais a durabilidade da manilha. Acabamentos pintados ou com revestimento em pó permitem a identificação de WLL com código de cores, ao mesmo tempo que oferecem proteção leve contra corrosão. Os revestimentos de película de óleo servem para aplicações industriais internas onde a exposição à umidade é limitada, mas pode ocorrer desgaste ou fricção. A limpeza regular e a reaplicação de camadas protetoras prolongam a vida útil e mantêm a função da rosca do pino, fundamental tanto para manilhas tipo parafuso quanto para manilhas tipo parafuso. Os especialistas aconselham documentar os intervalos de inspeção e substituir os revestimentos quando o desgaste exceder 15–20% da superfície para manter a conformidade com a segurança.

A integração da seleção de materiais com a avaliação ambiental garante um desempenho ideal e reduz o tempo de inatividade para manutenção. Ao compreender as vantagens e desvantagens entre aço inoxidável, galvanizado, liga e aço carbono, os profissionais podem combinar o tipo de manilha e o acabamento às demandas operacionais, preservando a integridade da carga e a segurança do trabalhador.



Segurança, Padrões e Protocolos de Inspeção

Leitura de marcações de manilhas e limites de carga de trabalho

Cada manilha de elevação carrega informações críticas através de carimbos do fabricante, incluindo tamanho, classificação e limite de carga de trabalho (WLL). A decodificação dessas marcações garante a conformidade com os padrões ASME B30.26, EN 13889 e ISO 2415. Por exemplo, uma manilha de liga de aço G80 marcada com 1/2″ WLL 4,75 t indica sua capacidade nominal e grau de material. A compreensão dessas especificações permite que os profissionais de rigging selecionem manilhas que se alinhem com os requisitos de carga e as condições ambientais.

Os especialistas recomendam a verificação cruzada da WLL com a carga dinâmica esperada, incluindo forças de choque ou angulares, para manter a segurança operacional.

Prevenindo erros comuns de manipulação

A sobrecarga e o carregamento lateral continuam sendo as principais causas de falha da manilha. Pinos desalinhados ou assentamento inadequado podem criar concentrações de tensão, levando à flexão ou falha catastrófica abaixo da WLL nominal. Uma lista de verificação preventiva ajuda a mitigar estes riscos:

●  Evite exceder a WLL, mesmo por curtos períodos.

●  Certifique-se de que a tração da carga esteja alinhada com o eixo da manilha; evitar carregamento lateral ou cruzado.

●  Confirme se o pino está totalmente encaixado, seja parafuso, perno ou cativo.

●  Inspecione regularmente quanto a corrosão ou desgaste visível.

●  Substitua imediatamente as manilhas com marcações ilegíveis ou danos físicos.

Essas etapas evitam erros comuns de montagem que comprometem a segurança do equipamento e do pessoal.

Melhores práticas de inspeção e manutenção

As inspeções pré e pós-uso são essenciais para a confiabilidade a longo prazo. Avalie o corpo da manilha quanto a rachaduras, deformações ou corrosão e verifique se há desgaste nas roscas do pino e na sede. As manilhas danificadas pelo calor ou dobradas devem ser retiradas de serviço. Agendar verificações periódicas, especialmente para aplicações multiuso ou marítimas, reduz a probabilidade de falha durante içamentos críticos. A lubrificação dos pinos roscados e a limpeza dos revestimentos de superfície prolongam a vida útil, enquanto a documentação dos intervalos de inspeção garante a conformidade com os protocolos de segurança da empresa. Dicas profissionais: Para equipamentos de alto ciclo ou offshore, considere implementar um registro digital para cada manilha, rastreando as horas de uso e a exposição ambiental para prever a manutenção ou substituição antes que ocorra uma falha.



Conclusão

Compreender os três principais tipos de manilhas – manilhas de arco, manilhas D e manilhas de pino redondo ou especial – ajuda a garantir operações de elevação ou amarração seguras e eficientes. Ao considerar fatores como direção da carga, tipo de pino, seleção de material e condições ambientais, os profissionais podem combinar cada manilha com a aplicação pretendida, respeitando o limite de carga de trabalho (WLL) e os padrões de segurança relevantes.

A Hebei Anyue Metal Manufacturing Co., Ltd. fornece uma variedade de manilhas certificadas projetadas para atender a esses requisitos, incluindo manilhas de arco adequadas para configurações de tipoia com múltiplas pernas. O uso de manilhas adequadamente selecionadas e mantidas apoia a eficiência operacional, reduz o desgaste do equipamento de amarração e aumenta a segurança geral no local de trabalho. A inspeção regular e o cumprimento dos padrões garantem que essas ferramentas funcionem de forma consistente, permitindo que as equipes se concentrem em tarefas de elevação precisas e seguras.



Perguntas frequentes

P: Para que serve uma manilha de arco?

R: Uma manilha em arco é projetada para cargas multidirecionais, permitindo múltiplas conexões de eslinga. Ele distribui o peso uniformemente e é ideal para aplicações de elevação, amarração e ancoragem.

P: Como as manilhas D diferem das manilhas em arco?

A: As manilhas D têm um design estreito e reto, otimizado para trações em linha. Eles fornecem maior resistência para cargas em linha reta, mas não são adequados para içamentos angulares ou com múltiplas pernas.

P: Que tipos de pinos estão disponíveis para manilhas?

R: Os tipos de pinos comuns incluem pinos de parafuso para configuração rápida, pinos tipo parafuso com cupilhas para içamentos permanentes e pinos cativos ou redondos para aplicações marítimas ou de baixo risco.

P: Como leio o limite de carga de trabalho (WLL) de uma manilha?

R: O WLL indica a carga segura máxima. Está estampado no corpo da manilha junto com o tamanho e a classe. Sempre combine a WLL com o seu levantamento, incluindo forças dinâmicas e angulares.

P: As manilhas de arco podem ser usadas em ambientes marinhos?

R: Sim, as manilhas em arco de aço inoxidável 316 resistem à corrosão da água salgada. Alternativas galvanizadas ou revestidas podem ser usadas para ambientes menos severos ou industriais.

P: Como as manilhas devem ser inspecionadas antes do uso?

R: Verifique o corpo da manilha, as roscas do pino e a superfície quanto a rachaduras, deformação ou corrosão. Certifique-se de que os pinos estejam totalmente assentados e substitua quaisquer componentes danificados ou desgastados.
