Các loại cùm khác nhau để nâng và gian lận là gì?

Giới thiệu

Hai cùm có thể trông gần giống nhau trên băng ghế, nhưng hoạt động rất khác nhau khi tải bắt đầu di chuyển. Kéo thẳng, treo nhiều chân, góc tải thay đổi hoặc công việc ngoài trời ẩm ướt đều có thể yêu cầu phần cứng khác nhau. Việc lựa chọn giữa cùm D, cùm chốt vít, cùm loại bu lông hoặc cùm cánh cung thực sự là việc kết nối đầu nối với đường dẫn tải, độ an toàn của chốt, Giới hạn tải trọng làm việc và môi trường làm việc. Các phần bên dưới giải thích cách mỗi loại phù hợp với các quyết định nâng và lắp đặt.



Các loại thân cùm chính và nơi chúng phù hợp nhất

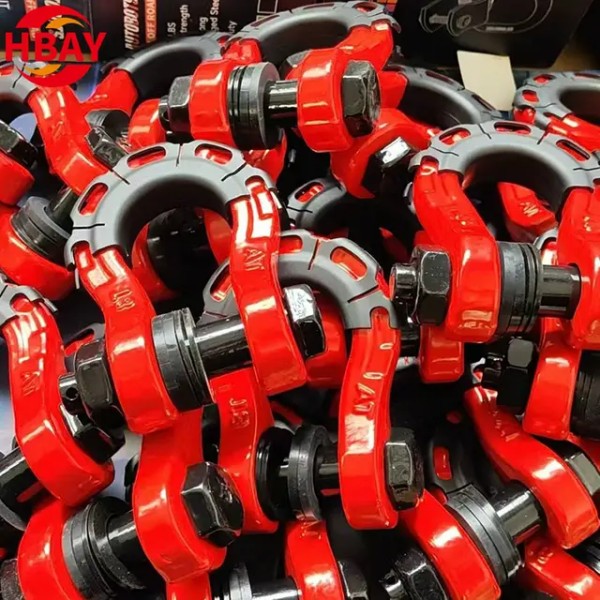

Còng nơ: Sự lựa chọn linh hoạt nhất cho giàn có góc cạnh hoặc nhiều chân

MỘT Cùm hình cánh cung hay còn gọi là cùm mỏ neo có thân tròn tạo nhiều không gian bên trong hơn so với đầu nối hình chữ D hẹp. Lỗ mở lớn hơn giúp dễ dàng kết nối các mắt dây treo rộng hơn, dây cáp, móc và cụm dây treo nhiều chân. Khi nâng và lắp, cùm cánh cung thường được chọn khi đường tải không thẳng hoàn toàn hoặc khi có nhiều hơn một chân dây treo phải chia sẻ điểm kết nối. Hình dạng của nó giúp cho giàn có nhiều không gian hơn để ổn định khi căng thẳng xuất hiện.

Sự linh hoạt đó không có nghĩa là cùm cánh cung có thể được nạp một cách bất cẩn. Giới hạn tải trọng làm việc vẫn kiểm soát công suất định mức và tải bên có thể giảm tải an toàn tùy theo góc độ. Cùm hình cánh cung dễ tha thứ hơn cùm D khi căn chỉnh không hoàn hảo, nhưng nó vẫn cần định cỡ chính xác, các dấu hiệu rõ ràng và vị trí đeo dây thích hợp. Nếu thang máy liên quan đến việc thay đổi góc, cần kiểm tra hướng dẫn của nhà sản xuất trước khi chỉ dựa vào WLL được đóng dấu.

Cùm D: Tốt hơn khi kéo thẳng, rủi ro hơn khi tải thay đổi

Còng AD, thường được gọi là cùm xích, được thiết kế để có độ căng nội tuyến nhỏ gọn, được kiểm soát. Thân hẹp hơn của nó phù hợp với các kết nối xích, các điểm nâng chặt và lực kéo một hướng trong đó lực vẫn ở giữa. So với cùm hình cánh cung, nó có ít không gian hơn cho nhiều chân dây treo nhưng có thể hiệu quả khi hình dạng giàn đơn giản. Sự cố bắt đầu khi tải dao động, trôi, quay hoặc kéo sang một bên trong quá trình nâng. Nếu hướng có thể lệch khỏi tâm, cùm hình cánh cung thường là lựa chọn tốt hơn vì thân tròn của nó giúp kết nối có nhiều không gian hơn để căn chỉnh.

Cùm thân rộng và tầm xa dành cho các vấn đề về độ vừa vặn đặc biệt

Một số vấn đề về gian lận là do sự phù hợp chứ không phải do năng lực. Còng thân rộng làm tăng bán kính chịu lực, giúp cáp treo tổng hợp và cáp treo dây cáp duy trì tỷ lệ D/d tốt hơn. Diện tích tiếp xúc rộng hơn này có thể làm giảm tình trạng dây đai bị bó, bó và mòn sớm. Cùm hình nơ tiêu chuẩn có thể vừa với tải trọng nhưng thiết kế thân rộng có thể bảo vệ dây đeo hiệu quả hơn khi sử dụng nhiều lần.

Cùm tầm xa giải quyết một vấn đề khác: khả năng tiếp cận. Chúng rất hữu ích khi điểm gắp bị lõm xuống, vấu nâng dày hoặc khoảng trống xung quanh điểm gắn bị hạn chế. Không nên sử dụng phạm vi tiếp cận bổ sung để bù đắp cho hình học gian lận kém, nhưng nó có thể làm cho các kết nối khó trở nên an toàn và sạch sẽ hơn. Trong thực tế, thiết kế thân rộng và tầm xa không phải là sản phẩm 'phụ'; chúng là giải pháp cho độ mòn của dây đai, độ hở, căn chỉnh và các điểm chọn bất tiện.



Kiểu ghim thường quan trọng như hình dạng còng

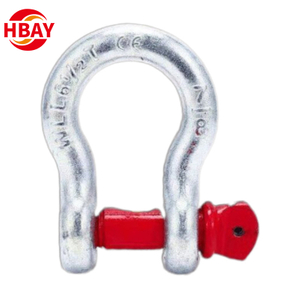

Cùm chốt vít: Xử lý nhanh cho thang máy tạm thời

Cùm chốt vít rất phổ biến vì chúng có thể lắp, tháo và tái sử dụng nhanh chóng. Người lắp ráp có thể kết nối dây treo, siết chặt chốt, hoàn thành việc nâng và tháo phần cứng mà không cần dụng cụ trong nhiều tình huống tại hiện trường. Điều này làm cho chúng hữu ích cho các công việc nâng tạm thời, thay đổi thường xuyên và làm việc tại chỗ. Lợi thế về tốc độ là có thật, nhưng nó cũng tạo ra nhu cầu kiểm tra chặt chẽ hơn.

Chốt vít phải được đặt hoàn toàn, với các ren được gài đúng cách và vai tiếp xúc với thân cùm. Rung, xoay hoặc chuyển động từ dây treo có thể khiến chốt tụt ra ngoài nếu nó không được cố định hoặc kiểm tra. Vì lý do này, chốt phải được kiểm tra trước mỗi lần nâng thay vì cho rằng đã chặt vì nó đã được siết trước đó. Cùm hình cánh cung có chốt vít có thể tiện lợi nhưng sự tiện lợi không thể thay thế được chốt an toàn.

Cùm loại bu lông: An toàn hơn cho các thiết lập lâu dài hoặc dễ bị rung

Còng kiểu bu lông sử dụng bu lông, đai ốc và chốt định vị để tạo ra sự sắp xếp khóa an toàn hơn. Thiết kế này thường được ưu tiên khi kết nối sẽ được giữ nguyên trong thời gian dài hơn hoặc khi rung, xoay hoặc chuyển động có thể xảy ra trong quá trình sử dụng. Các thang máy quan trọng, công việc ngoài khơi, giàn khoan bán cố định và lắp đặt dài hạn thường được hưởng lợi từ việc lưu giữ thêm này. Chốt chốt giúp ngăn chặn đai ốc bị lùi lại, giúp giảm khả năng vô tình bị bung ra.

Quá trình cài đặt mất nhiều thời gian hơn so với thiết kế chốt vít, nhưng tính bảo mật bổ sung thường đáng giá. Còng hình cánh cung loại bu lông đặc biệt hữu ích khi việc kiểm tra chốt nhiều lần là không thực tế hoặc khi tải có thể di chuyển qua kết nối. Mục tiêu không chỉ đơn giản là giữ cho chốt ở đúng vị trí; đó là để duy trì kết nối có thể dự đoán được trong điều kiện trang web thực tế. Khi hậu quả sai sót cao, việc lắp đặt chậm hơn có thể là một sự cân bằng an toàn hơn.



Cách chọn cùm không cần đoán công suất

Bắt đầu với giới hạn tải làm việc, không phải kích thước vật lý

Còng phải được chọn theo Giới hạn tải trọng làm việc trước kích thước, hình dạng hoặc sự thuận tiện. WLL là tải định mức tối đa mà phần cứng được thiết kế để xử lý trong các điều kiện xác định. Nó phải được nhìn thấy trên cơ thể, cùng với các dấu hiệu, kích thước của nhà sản xuất và các chi tiết nhận dạng khác. Nếu các dấu hiệu bị thiếu hoặc không thể đọc được thì không nên coi cùm như một bộ phận nâng đã biết.

Các thuật ngữ liên quan như tải trọng thử, hệ số thiết kế, tải định mức và đường kính chốt giúp giải thích cách phần cứng được thiết kế và thử nghiệm. Mặc dù vậy, WLL là giới hạn trường phải được tôn trọng trong quá trình lựa chọn và sử dụng. Cùm hình cánh cung được đánh giá cao không làm cho dây treo, móc, vấu nâng hoặc chốt mắt có kích thước nhỏ hơn trở nên an toàn. Công suất an toàn của toàn bộ cụm giàn khoan được kiểm soát bởi bộ phận được đánh giá yếu nhất chứ không phải bởi đầu nối trông mạnh nhất.

Hướng tải Thay đổi lựa chọn an toàn

Công suất bị ảnh hưởng bởi nhiều thứ hơn là trọng lượng. Tải trọng tâm đặt lực dọc theo trục dự định, trong khi tải trọng bên và tải góc tạo ra lực uốn có thể làm giảm khả năng an toàn. Còng hình cánh cung thường có khả năng chịu được sự căn chỉnh không hoàn hảo hơn vì phần thân tròn của nó cho phép kết nối ổn định tự nhiên hơn. Ngược lại, cùm AD nên được dành riêng cho các lực kéo theo đường thẳng có kiểm soát.

WLL được đóng dấu không nên được coi là xếp hạng chung cho mọi góc độ. Nếu góc nâng không chắc chắn, người dùng nên kiểm tra hướng dẫn giảm góc nâng của nhà sản xuất trước khi chọn phần cứng. Tải trọng có thể bắt đầu thẳng và sau đó dịch chuyển khi nó di chuyển trên mặt đất, đặc biệt nếu trọng tâm không ở vị trí mong đợi. Một kế hoạch lắp đặt thực tế sẽ tính đến tải trọng sẽ di chuyển như thế nào sau khi lực căng được tác dụng, chứ không chỉ hình thức của nó trước khi thang máy bắt đầu.

Dây treo nhiều chân cần có chỗ ở cung chứ không phải tạo áp lực lên chốt

Các cụm dây đai tạo ra các lực phức tạp hơn so với một kết nối thẳng đứng đơn lẻ. Chân dây treo phải nằm trong thân cùm hình cánh cung, nơi phần tròn có thể phân bổ tải trọng đều hơn. Việc đặt nhiều chân dây treo lên chốt có thể tạo ra tải trọng điểm, áp suất không đồng đều và ứng suất uốn. Đây là một lý do tại sao không gian bên trong của cùm cánh cung lại quan trọng khi lắp giàn nhiều chân.

Sự phù hợp phải được kiểm tra trước khi tải được nâng lên. Mắt sling không được bị nghiền nát, xoắn hoặc ép vào một điểm tiếp xúc hẹp. Dây cáp và cáp treo tổng hợp cũng cần có bề mặt chịu lực phù hợp để giảm hư hỏng và duy trì tuổi thọ. Khi góc giữa các chân dây treo tăng lên, mỗi chân có thể chịu lực căng nhiều hơn, do đó, cùm phải được chọn theo hình dạng dây đeo thực tế.



Vật liệu và lớp phủ: Còng phù hợp với môi trường

Thép cacbon, thép hợp kim và thép rèn dùng cho nâng công nghiệp

Lựa chọn vật liệu ảnh hưởng đến sức mạnh, độ dẻo, độ bền và giá cả. Cùm thép carbon thường được sử dụng trong nâng hạ công nghiệp nói chung vì chúng tiết kiệm và phù hợp với nhiều môi trường được kiểm soát. Thép hợp kim có thể cung cấp cường độ cao hơn cho các ứng dụng đòi hỏi khắt khe, thường cho phép một bộ phận nhỏ hơn đạt được công suất định mức cao hơn khi được thiết kế và chứng nhận phù hợp. Thép rèn, đặc biệt là các thiết kế được tôi và tôi luyện, có thể mang lại hiệu suất cơ học ổn định hơn cho việc nâng tải nặng. Người mua nên xác nhận nhãn hiệu, chứng nhận, thử nghiệm bằng chứng và dữ liệu của nhà sản xuất thay vì chỉ dựa vào tên vật liệu.

Cùm cung mạ kẽm cho điều kiện ẩm ướt ngoài trời và chung

Cùm cung mạ kẽm thường được sử dụng trên các công trường xây dựng, khu vực kho ngoài trời, công trình trên boong và môi trường ẩm ướt nói chung. Lớp phủ kẽm giúp bảo vệ thép khỏi rỉ sét, làm cho nó trở nên thiết thực ở những nơi có độ ẩm nhưng không tiếp xúc với hóa chất hoặc nước mặn quá mức. Lớp phủ mạ kẽm nhúng nóng thường mang lại khả năng bảo vệ mạnh hơn so với lớp phủ bề mặt nhẹ. Hư hỏng lớp phủ vẫn cần được chú ý vì sự mài mòn, va đập hoặc dây xích bị kéo có thể làm lộ ra kim loại cơ bản. Khi xuất hiện rỉ sét, rỗ hoặc mất vật liệu, cùm cần được kiểm tra thay vì tự động đưa nó trở lại hoạt động.

Cùm thép không gỉ cho môi trường biển và ăn mòn

Còng thép không gỉ được lựa chọn khi khả năng chống ăn mòn là yêu cầu hàng đầu. Thép không gỉ AISI 316 thường được sử dụng trong môi trường biển, ven biển, hóa chất và rửa trôi vì nó hoạt động tốt hơn khi tiếp xúc với clorua so với nhiều vật liệu có mục đích chung. Đối với bến cảng, thuyền, thiết bị ngoài khơi và khu vực xử lý, khả năng chống ăn mòn có thể làm giảm tần suất thay thế và thời gian ngừng hoạt động. Còng cung bằng thép không gỉ có thể đắt hơn khi mua nhưng tuổi thọ sử dụng lâu hơn có thể có ý nghĩa trong môi trường khắc nghiệt.

Vẫn có sự đánh đổi. Các bộ phận bằng ren không gỉ có thể bị mòn nếu chúng được lắp đặt khô, bị siết quá chặt hoặc bị ép chịu tải. Rỗ ăn mòn cũng có thể xảy ra khi cặn muối, độ ẩm ứ đọng hoặc cặn hóa chất vẫn còn trên bề mặt. Một quyết định quan trọng đúng đắn nên so sánh giá mua, nhu cầu bôi trơn, tần suất kiểm tra, khoảng thời gian thay thế và chi phí đưa thiết bị ra khỏi dịch vụ.



Phần kết luận

Việc chọn cùm phù hợp phụ thuộc vào hướng tải, độ an toàn của chốt, Giới hạn tải trọng làm việc, độ vừa vặn của dây treo, vật liệu và điều kiện kiểm tra. Cùm hình cánh cung rất hữu ích cho việc buộc góc hoặc có nhiều chân, trong khi cùm D, cùm chốt vít và cùm loại bu lông, mỗi loại đều phục vụ các nhu cầu nâng cụ thể hơn.

Công ty TNHH Sản xuất Kim loại Anyue Hà Bắc cung cấp phần cứng gian lận được thiết kế cho các yêu cầu thực tế tại nơi làm việc, bao gồm cùm để nâng, cố định và kết nối tải trọng. Việc kết hợp đúng sản phẩm với ứng dụng sẽ giúp giảm thời gian ngừng hoạt động, bảo vệ cáp treo và giúp công việc nâng được kiểm soát tốt hơn.



Câu hỏi thường gặp

Hỏi: Còng nơ dùng để làm gì?

Đáp: Còng hình cánh cung được sử dụng để buộc khung theo góc, kết nối dây treo nhiều chân, mắt dây treo rộng hơn và các thiết lập nâng ở những nơi tải có thể không thẳng hàng một cách hoàn hảo.

Hỏi: Sự khác biệt giữa cùm hình cánh cung và cùm D là gì?

A: Cùm hình cánh cung có thân tròn rộng hơn để chịu tải đa hướng, trong khi cùm D hẹp hơn và phù hợp hơn với lực kéo theo đường thẳng.

Hỏi: Có thể sử dụng cùm để nâng vật trên cao không?

Đáp: Chỉ nên sử dụng cùm chịu tải được thiết kế để nâng ở trên cao. Luôn kiểm tra Giới hạn tải trọng làm việc, dấu hiệu, loại chốt và tình trạng kiểm tra trước khi sử dụng.

Hỏi: Loại chốt cùm nào an toàn nhất cho việc lắp đặt lâu dài?

Đáp: Cùm loại bu lông thường an toàn hơn khi lắp đặt trong thời gian dài hoặc dễ bị rung vì đai ốc và chốt chốt giúp ngăn chặn việc vô tình làm lỏng chốt.

Q: Làm thế nào để chọn kích thước còng phù hợp?

Đáp: Bắt đầu với Giới hạn tải trọng làm việc, sau đó xác nhận đường kính chốt, độ vừa vặn của dây treo, hướng tải, vật liệu và liệu cùm có được định mức cho ứng dụng dự kiến ​​hay không.

Hỏi: Cùm inox có tốt hơn cùm mạ kẽm không?

Trả lời: Cùm thép không gỉ có khả năng chống ăn mòn mạnh hơn trong môi trường biển hoặc hóa chất, trong khi cùm mạ kẽm thường phù hợp với điều kiện sử dụng chung ngoài trời.
