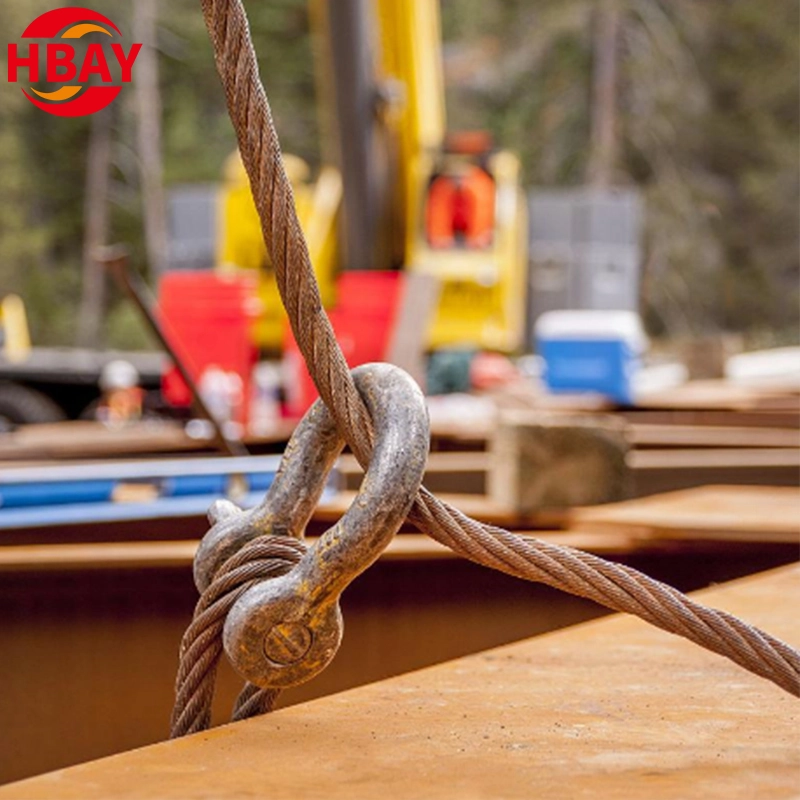

As operações de içamento e amarração geralmente dependem da seleção de hardware que possa lidar com segurança com a carga pretendida. UM A manilha em arco de 3/4 de polegada pode parecer simples, mas sua capacidade depende de fatores como resistência do material, tipo de pino e direção da carga, tornando fácil superestimar seus limites. Os profissionais consultam frequentemente as especificações da manilha de arco G209 3/4 e as tabelas de tamanho e capacidade da manilha para garantir a seleção correta para aplicações industriais ou marítimas. Compreender esses detalhes ajuda a evitar sobrecargas, garante a segurança e melhora a eficiência ao planejar içamentos ou configurações de rigging.
A manilha em arco G209 de 3/4 pol. possui um Limite de Carga de Trabalho (WLL) definido, representando a carga máxima que pode suportar com segurança em condições ideais. A WLL é um parâmetro crítico porque estabelece limites operacionais seguros e garante que a manilha funcione de forma confiável sob cargas estáticas e dinâmicas. A capacidade nominal é influenciada por fatores como a liga de aço utilizada, o tipo de pino e os padrões de fabricação. O aço-liga oferece alta resistência à tração e excelente durabilidade, essenciais para operações repetidas de elevação em ambientes industriais e marítimos. A escolha entre pinos roscados e pinos tipo parafuso também afeta o desempenho da carga, com cada um oferecendo vantagens específicas dependendo do cenário de amarração.
● Resistência e classe do material: A resistência à tração da liga de aço impacta diretamente a WLL. Materiais de alta qualidade permitem cargas maiores sem aumentar o dimensões físicas da manilha , garantindo resistência e usabilidade.
● Tipo de pino: Os pinos roscados oferecem instalação rápida, adequados para ajustes frequentes, mas podem se soltar sob vibração ou movimentos repetitivos. Os pinos tipo parafuso proporcionam maior segurança, tornando-os ideais para içamentos críticos ou permanentes. O engate adequado do pino é essencial para atingir a WLL nominal.
● Direção da carga: As classificações de capacidade pressupõem uma tração reta ao longo do eixo da manilha. Carga lateral, tração angular ou torção reduzem significativamente a WLL efetiva e podem levar à deformação ou falha prematura.
Carregamento inadequado, desalinhamento e sobrecarga podem comprometer a capacidade efetiva da manilha. As condições ambientais, como a exposição à água salgada, temperaturas extremas ou produtos químicos corrosivos, podem reduzir ainda mais a capacidade de suporte de carga ao longo do tempo. Portanto, os usuários devem avaliar as forças estáticas e dinâmicas ao planejar içamentos. A inspeção de rotina, o alinhamento adequado e a instalação correta dos pinos ajudam a maximizar a segurança operacional. Para dados precisos de WLL e de teste, a página do produto G209 oferece especificações certificadas pelo fabricante.
O carregamento dinâmico introduz tensões adicionais, especialmente ao levantar cargas pesadas ou desequilibradas. As forças de choque podem exceder momentaneamente a WLL e ciclos repetidos de tensão podem fatigar o metal se não forem monitorados cuidadosamente. A compreensão dessas tensões operacionais permite que os profissionais planejem içamentos com segurança e evitem cenários de sobrecarga. O treinamento em técnicas adequadas de amarração garante que todas as manilhas funcionem em sua capacidade nominal, reduzindo a probabilidade de acidentes. A aplicação correta da manilha em arco G209 também preserva as ferragens, prolongando a vida útil e mantendo a conformidade com os padrões de segurança.
Compreender as especificações técnicas da manilha de arco G209 de 3/4 pol. é essencial para um aparelhamento seguro e eficiente. Sua geometria foi projetada para otimizar a distribuição de carga na proa, minimizando a concentração de tensão e maximizando a resistência. A familiaridade com essas especificações ajuda os profissionais a adequar a manilha às tarefas adequadas de elevação e fixação.
● Largura interna: Fornece espaço adequado para correntes, cordas ou eslingas, ao mesmo tempo que evita pontos de esmagamento que podem comprometer a segurança da carga.
● Diâmetro do pino: determina a compatibilidade com o hardware de amarração e afeta a capacidade de suporte de carga.
● Comprimento total: Garante alcance e flexibilidade suficientes ao conectar vários pontos ou configurar elevadores complexos.
Padrões de Conformidade
● A manilha em arco G209 de 3/4 pol. segue os padrões ASTM e ASME, garantindo desempenho consistente e qualidade do material.
● Estas normas definem a composição da liga, os testes mecânicos e a carga mínima de ruptura, garantindo que cada manilha atenda a rigorosos critérios de segurança.
Especificação |
Manilha de arco G209 de 3/4 polegadas |
Largura interna |
1,06 polegadas |
Diâmetro do pino |
0,75 polegadas |
Comprimento total |
3,5 polegadas |
Material |
Liga de aço |
Padrão |
Compatível com ASTM/ASME |
A curvatura do arco permite que múltiplas pernas de tipoia sejam fixadas com segurança, aumentando a versatilidade em relação às algemas em forma de D. O conhecimento adequado das dimensões garante compatibilidade com configurações de rigging existentes, evitando desalinhamento ou sobrecarga. As especificações técnicas servem de referência tanto para novas configurações de rigging quanto para verificações de manutenção, garantindo que cada manilha seja utilizada de acordo com seus limites de projeto.
Os gráficos de tamanho e capacidade das manilhas são ferramentas indispensáveis para os profissionais que selecionam a manilha certa para uma determinada carga. Eles exibem tamanhos de manilhas padrão juntamente com sua WLL e carga mínima de ruptura (MBL), fornecendo referência imediata para uso seguro.
Interpretando WLL e carga de ruptura
● Limite de Carga de Trabalho (WLL): Carga máxima que pode ser aplicada com segurança durante a operação normal.
● Carga Mínima de Ruptura (MBL): A força na qual a manilha irá falhar; é sempre várias vezes superior à WLL para proporcionar uma margem de segurança.
Essas métricas orientam os operadores na seleção de manilhas que acomodam cargas estáticas e dinâmicas. A interpretação incorreta desses valores pode levar a aparelhamento inseguro e falhas potenciais. A manilha de proa G209 de 3/4 pol., por exemplo, oferece uma WLL confiável, adequada para levantamentos médios-pesados, mantendo uma MBL substancial para compensar forças inesperadas.
Tamanhos e capacidades comuns
Tamanho da manilha |
WLL (toneladas) |
MBL (toneladas) |
1/2 polegada |
1.12 |
4.48 |
5/8 polegada |
1.75 |
7.0 |
3/4 polegada |
2.5 |
10.0 |
7/8 polegada |
3.15 |
12.6 |
Selecionar a manilha correta envolve mais do que simplesmente corresponder ao limite de carga de trabalho (WLL); requer uma avaliação abrangente do tipo de carga, configuração do equipamento e condições ambientais. A manilha de arco G209 de 3/4 pol. é comumente usada para içamentos de serviço médio, mas seu desempenho depende da aplicação correta. Compreender como a carga interage com a manilha, o alinhamento das ferragens de amarração e os possíveis estressores ambientais é crucial para evitar sobrecarga ou desgaste prematuro. Usar uma manilha que atenda ou exceda os requisitos de carga garante segurança e eficiência operacional. Além disso, considerar fatores como cargas de choque e ciclos repetidos de tensão pode ajudar a manter a confiabilidade a longo prazo, especialmente em aplicações industriais e marítimas onde o desempenho consistente é fundamental.
Ao selecionar uma manilha, a WLL deve exceder a carga total aplicada, incluindo quaisquer componentes dinâmicos ou de choque que possam ocorrer durante a operação. Um fator de segurança padrão, geralmente 4:1 para içamentos críticos, fornece uma margem adicional para compensar tensões inesperadas ou desalinhamentos. Avaliar a distribuição de peso e possíveis flutuações na carga é vital porque mesmo uma manilha que atenda aos requisitos de carga estática pode falhar sob condições dinâmicas ou irregulares. Engenheiros e profissionais de rigging devem sempre avaliar como vários fatores – como duração da carga, frequência de uso e potencial para solavancos repentinos – impactam a capacidade efetiva. A correspondência adequada da manilha com a carga minimiza o risco e garante que o equipamento possa lidar com as demandas operacionais sem comprometer a segurança.
A direção da carga aplicada afeta significativamente o desempenho da manilha. O carregamento em linha reta ao longo do eixo da manilha permite que toda a WLL seja utilizada, enquanto as trações laterais ou angulares reduzem a capacidade efetiva e aumentam a tensão no metal. As eslingas com múltiplas pernas, comumente usadas no levantamento de objetos pesados ou de formato estranho, exigem um posicionamento cuidadoso para garantir que a carga seja distribuída uniformemente em todos os pontos de fixação. O desalinhamento ou a tensão irregular podem introduzir forças de flexão que excedem a classificação da manilha, levando à deformação ou falha. A verificação regular da configuração do cordame, incluindo o engate dos pinos e o posicionamento da eslinga, permite que os operadores identifiquem possíveis pontos fracos e garante que a manilha de arco G209 de 3/4 pol. tenha um desempenho confiável sob as condições de carga esperadas.
Fatores ambientais desempenham um papel crítico na longevidade e no desempenho das manilhas. A exposição à umidade, água salgada ou produtos químicos corrosivos pode degradar o aço-liga ao longo do tempo, reduzindo a WLL efetiva e aumentando o risco de falha. As temperaturas extremas também podem afetar as propriedades do metal, tornando-o menos resistente sob carga. O uso de revestimentos resistentes à corrosão e práticas de armazenamento adequadas ajudam a mitigar esses riscos, especialmente em aplicações marítimas ou externas, onde os estressores ambientais são inevitáveis. Levar em conta esses fatores durante a seleção e o planejamento permite que os operadores mantenham a integridade estrutural da manilha, garantindo operações de elevação seguras mesmo em condições desafiadoras.
A seleção prática de uma manilha de arco G209 de 3/4 pol. requer a integração de todas essas considerações – carga, alinhamento do equipamento e condições ambientais – no processo de tomada de decisão. Uma compreensão completa dessas variáveis aumenta a segurança operacional, otimiza a eficiência de elevação e evita falhas evitáveis de equipamentos, contribuindo para fluxos de trabalho de rigging mais suaves e confiáveis.
A manutenção de rotina e o uso adequado são essenciais para garantir a segurança e a vida útil da manilha em arco G209 de 3/4 pol. Sem inspeção regular e manuseio correto, mesmo uma manilha de alta qualidade pode falhar sob carga, representando sérios riscos ao pessoal e ao equipamento. Os operadores devem prestar muita atenção aos sinais de desgaste, danos ambientais e técnicas de instalação adequadas para preservar a capacidade nominal da manilha ao longo do tempo. A implementação de procedimentos sistemáticos de manutenção ajuda a detectar possíveis problemas antes que se tornem críticos, apoiando tanto a conformidade de segurança quanto a confiabilidade operacional.
Antes de cada levantamento, a manilha deve ser cuidadosamente inspecionada quanto a rachaduras, dobras, desgaste excessivo ou deformação. O pino e o arco devem estar intactos, totalmente funcionais e livres de corrosão ou defeitos superficiais. Qualquer dano visível é um indicador claro de que a manilha deve ser substituída imediatamente, pois o uso continuado pode levar a uma falha catastrófica. A inspeção também deve considerar a fadiga oculta causada por repetidos ciclos de tensão ou exposição a ambientes agressivos. Ao examinar minuciosamente cada manilha antes do uso, os operadores podem garantir que ela funcione dentro de sua capacidade nominal e reduza a probabilidade de acidentes operacionais.
Os pinos roscados devem estar totalmente assentados e apertados manualmente para evitar afrouxamento durante o uso, enquanto os pinos tipo parafuso exigem torque preciso de acordo com as especificações do fabricante. A instalação adequada não apenas garante que a manilha mantenha sua WLL nominal, mas também reduz o desgaste e prolonga a vida útil. Pinos desalinhados ou mal instalados podem criar tensões irregulares, reduzindo a resistência efetiva da manilha e aumentando a chance de deformação. A adesão cuidadosa às diretrizes de instalação é particularmente importante em aplicações de alta carga, onde a margem de erro é mínima.
As manilhas devem ser armazenadas em um ambiente limpo e seco para evitar corrosão e nunca devem ser derrubadas ou arrastadas, pois tais impactos podem causar microfissuras ou danos à superfície. O manuseio correto preserva a integridade estrutural, garantindo que a manilha mantenha sua capacidade nominal para içamentos futuros. Os operadores também devem separar as manilhas danificadas ou desgastadas para evitar a reutilização acidental. Práticas adequadas de armazenamento e manuseio prolongam a vida funcional da manilha, mantendo os padrões de segurança e desempenho.
Manilhas que apresentem alongamento, rachaduras, desgaste significativo ou superfícies de suporte de carga comprometidas devem ser retiradas imediatamente. Mesmo pequenas deformações podem reduzir a WLL efetiva e criar condições perigosas. O monitoramento consistente, combinado com a adesão às diretrizes de uso e armazenamento, garante que a manilha permaneça confiável. A implementação dessas práticas de manutenção proporciona segurança a longo prazo, protege o pessoal e o equipamento e maximiza a vida útil operacional da manilha em arco G209 de 3/4 pol.
Compreender a capacidade de uma manilha de arco G209 de 3/4 pol. é essencial para operações de elevação e amarração seguras e eficazes. Ao consultar as especificações da manilha de arco G209 e consultar os gráficos de tamanho e capacidade da manilha, os usuários podem garantir que selecionarão o hardware apropriado para seus requisitos de carga, ao mesmo tempo em que levam em consideração fatores como direção da carga e resistência do material.
Os produtos da Hebei Anyue Metal Manufacturing Co., Ltd. fornecem qualidade e confiabilidade consistentes, permitindo que os profissionais planejem içamentos com confiança e mantenham os padrões de segurança. Especificações precisas e informações claras sobre capacidade ajudam a reduzir riscos, agilizar operações e apoiar o desempenho de equipamentos a longo prazo em ambientes industriais e marítimos.
R: A manilha de arco G209 3/4 normalmente tem uma WLL de cerca de 2,5 toneladas, dependendo da direção da carga e da instalação adequada.
R: Verifique na tabela o diâmetro da manilha, WLL e MBL e, em seguida, combine sua carga e configuração de equipamento para garantir o uso seguro.
R: A resistência do material, o tipo de pino, o ângulo de carga e as condições ambientais podem afetar a capacidade efetiva de uma manilha.
R: As especificações incluem largura interna, diâmetro do pino, comprimento total, tipo de material e conformidade com os padrões ASTM ou ASME.
R: Cargas laterais ou angulares reduzem significativamente a capacidade efetiva; as manilhas devem ser carregadas ao longo de seu eixo para total WLL.
R: Use um gráfico de tamanho e capacidade de manilha para comparar os valores de WLL e MBL entre tamanhos e selecionar a manilha certa para sua carga.
