리프팅 또는 리깅 작업에 적합한 보우 샤클을 선택하면 종종 하중 제한, 치수 및 안전 표준에 대한 의문이 제기됩니다. 사용자는 해석 G209 보우 샤클 사양을 하거나 샤클 크기 및 용량 차트를 읽을 때 특히 다중 라인 또는 동적 하중 응용 분야에서 불확실성에 자주 직면합니다. 에 대한 정확한 지식 G209 3/4 보우 샤클은 리깅 구성 요소가 작업에 올바르게 일치하도록 보장하여 위험을 줄이고 성능을 최적화합니다. 이러한 사양을 이해하면 운영자는 올바른 샤클을 선택하고 선수 샤클 크기와 용량을 해석하여 산업 또는 해양 환경에 안전하게 적용할 수 있습니다.
G209 3/4 보우 샤클은 인성, 연성 및 반복 하중 주기에 대한 저항성을 결합한 고급 합금강으로 단조되었습니다. 크롬, 니켈, 몰리브덴과 같은 합금 원소는 인장 강도를 향상시켜 샤클이 변형 없이 동적 및 정적 하중을 견딜 수 있도록 해줍니다. 단조 공정은 균일한 입자 구조를 보장하여 무거운 장비 작업 시 응력 균열 가능성을 줄입니다.
제조는 ISO9001을 포함한 엄격한 산업 표준을 준수하여 생산 배치 전반에 걸쳐 기계적 특성의 일관성을 보장합니다. 합금강의 등급 등급은 샤클의 작업 하중 한계(WLL)와 파단 하중에 직접적인 영향을 미치며, 두 가지 모두 안전한 리깅에 중요합니다. 습기가 많거나 해양에 노출되는 환경에서 합금강은 특히 부식 방지 Dacromet 코팅과 결합될 때 구조적 무결성을 유지합니다.
작업자는 건설 호이스트부터 해상 리깅에 이르기까지 중형 및 대형 리프팅 작업에 대해 이러한 재료 특성을 활용하는 동시에 피로를 최소화하고 서비스 수명을 최대화할 수 있습니다.

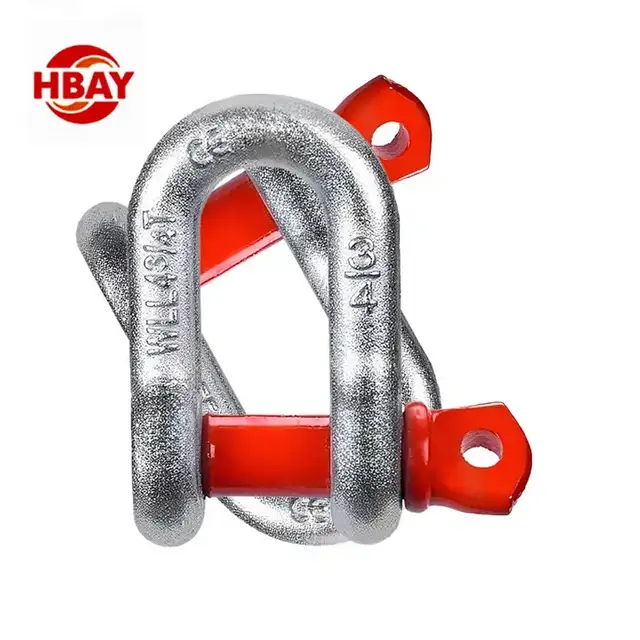

G209 3/4 보우 샤클의 주요 특징은 특수 도구 없이 신속하게 설치 및 제거할 수 있도록 설계된 나사 핀입니다. 나사 핀은 반복적인 연결이나 빈번한 조정이 필요한 설정에 이상적입니다. 일부 구성에서는 반영구적 설치를 위해 너트가 있는 볼트형 핀을 활용하여 진동 또는 동적 응용 분야에서 추가적인 보안을 제공합니다.
걸쇠의 Dacromet 표면 마감은 부식을 방지하고 핀과 몸체 사이의 마찰을 줄입니다. 이 마감 처리는 해양, 산업 및 실외 응용 분야에서 샤클의 성능을 향상시킵니다. 정기적인 검사를 통해 핀 무결성을 유지하면 동적 하중 하에서 느슨해지는 것을 방지하여 샤클이 수명 동안 안전하게 작동할 수 있습니다.
WLL은 정상적인 작동 조건에서 최대 안전 부하를 나타냅니다. G209 3/4 보우 샤클의 경우 이 제한은 4.75톤(10,500lbs)입니다. 이와 대조적으로, 파단 하중 범위는 19~28톤이며, 이는 재료가 파손되기 전에 견딜 수 있는 최대 하중을 반영합니다.
WLL과 차단 하중의 차이를 이해하는 것이 중요합니다. 엔지니어는 WLL을 사용하여 운영 결정을 내리는 반면, 파괴 하중은 안전 요소를 알려줍니다. 파단 하중과 WLL 사이의 공통 안전 계수 3:1은 동적 또는 각도 하중 중에 샤클이 무결성을 유지하도록 보장합니다. 건설, 해양 또는 산업 리프팅 작업에서 사고를 예방하려면 이러한 지표를 적절하게 적용하는 것이 필수적입니다.
샤클 크기-용량 차트는 핀 직경, 내부 폭, 보우 여유 공간과 같은 물리적 치수를 WLL 등급과 연결합니다. Hebei Anyue Metal Manufacturing Co., Ltd. 는 정확하게 이러한 치수의 G209 3/4 활 걸쇠를 제공하여 리거가 안전한 하중 처리를 유지하면서 체인, 로프 또는 슬링이 올바르게 맞는지 확인할 수 있습니다. 적절한 해석을 통해 측면 하중, 정렬 불량 및 응력 집중을 방지하여 수명과 작동 안전성을 보장합니다. 차트는 또한 여러 라인이 단일 샤클을 통과하는 멀티 라인 슬링 설정을 지원합니다. 각 라인에 적절한 간격을 확보하면 간섭과 불균일한 부하 분산을 방지할 수 있으며, 그렇지 않으면 효과적인 WLL이 줄어들 수 있습니다.
매개변수 |
값 |
모델 |
G209-3/4 |
크기 |
3/4인치 |
유형 |
활 / 앵커 걸쇠 |
작업 부하 제한(WLL) |
4.75톤(10,500파운드) |
속보 부하 |
19~28톤 |
재료 |
단조 합금강 |
표면 마감 |
데이크로메트 |
핀 유형 |
스크류 핀 |
기준 |
미국 유형 G209 |
인증 |
CE, ISO9001 |
무게 |
0.9kg / 2.0파운드 |
열기 |
19mm / 0.75' |
핀 직경 |
16mm / 0.6' |
내부 길이 |
90mm / 3.5' |
내부 폭 |
60mm / 2.4' |
G209 3/4 보우 샤클을 사용하여 1,500kg의 하중을 들어 올리는 것을 생각해 보십시오. 샤클은 WLL 내에서 잘 작동하여 3:1을 초과하는 안전율을 제공합니다. 활을 통해 여러 라인을 리깅할 때 곡선 디자인을 통해 각 라인이 자연스럽게 정렬되어 하중을 고르게 분산하고 구조적 무결성을 손상시킬 수 있는 국부적인 응력 지점을 방지합니다.
계류 라인에 선박을 고정하는 등 해양 응용 분야에서 선수 걸쇠는 조류의 움직임과 파도에 의한 힘을 수용합니다. 올바른 핀 직경과 활 간격은 몸체에 과도한 굽힘이나 비틀림을 유발하지 않고 샤클이 하중의 사소한 변화에 적응하도록 보장합니다. 이는 선수 샤클 크기 및 용량 차트 의 적절한 사용이 동적 조건에서 예측 가능한 성능을 어떻게 지원하는지 보여줍니다.
3/4인치 G209 보우 샤클은 중간 정도의 리프팅에 적합하지만, 1/2인치 모델과 같은 작은 샤클은 원래 강도보다 정밀도와 유연성이 더 중요한 가벼운 하중에 더 적합합니다. 1인치 이상의 더 큰 샤클은 더 높은 WLL과 파괴 하중이 필요한 중부하 작업을 처리합니다. 올바른 크기를 선택하려면 운영 효율성, 비용 및 안전성의 균형을 유지해야 합니다. 너무 작은 샤클을 사용하면 실패할 위험이 있고, 너무 큰 샤클을 사용하면 불필요한 무게가 추가되고 장비가 복잡해질 수 있습니다. 엔지니어는 실제 부하 요구 사항과 상호 참조함으로써 샤클 크기 및 용량 차트를 안전과 성능을 모두 최적화하는 정보에 입각한 결정을 내릴 수 있습니다.
활 샤클을 선택할 때는 하중 유형(정적, 동적 또는 변동 여부)을 이해하는 것이 필수적입니다. 해양 환경에서 움직이는 크레인, 바람 또는 파도에 의해 생성되는 것과 같은 동적 하중은 샤클 본체와 핀에 가해지는 응력을 크게 증폭시킬 수 있습니다. 다중 샤클이 다중 포인트 슬링 구성에서 하중을 공유하는 경우, 잠재적인 불균일한 힘 분포를 고려하여 작업 하중 한계(WLL)가 초과되지 않도록 각 샤클을 평가해야 합니다. 엔지니어는 과부하를 방지하기 위해 안전 계수를 포함한 최대 힘을 계산해야 합니다. 또한 진동이나 충격과 같은 환경 요인이 하중 동작에 영향을 미칠 수 있으므로 정적 조건과 가변 조건을 모두 견딜 수 있는 샤클을 선택하는 것이 중요합니다. 건설 리프트 또는 해상 리프팅 작업과 같은 실제 응용 분야에서는 구조적 무결성을 보장하기 위해 예상 최대 하중보다 최소 3배 낮은 WLL이 필요한 경우가 많습니다.
적절한 리깅 방향은 활 샤클의 수명과 성능에 직접적인 영향을 미칩니다. 올바르게 정렬된 활은 핀과 샤클 본체 모두에 집중된 응력을 줄여 반복적인 리프팅 및 장력 주기에서 내구성을 향상시킵니다. 잘못된 정렬 또는 측면 하중은 유효 WLL을 감소시킬 뿐만 아니라 조기 피로 또는 변형을 초래할 수 있는 굽힘력을 유발할 수도 있습니다. 리깅 레이아웃을 계획할 때 작업자는 슬링 각도, 라인 간격, 활 간격을 고려하여 각 라인이 자연스럽게 안착되도록 하고 비틀림이나 마찰을 최소화해야 합니다. 환경 조건으로 인해 하중이 이동할 수 있는 해양 또는 해양 응용 분야에서 올바른 정렬을 보장하면 갑작스러운 응력 급증을 방지할 수 있습니다. 최적의 성능과 안전을 유지하려면 설정 중 육안 확인과 작동 중 주기적인 점검을 권장합니다.
여러 선택 오류로 인해 샤클 안전성이 저하되는 경우가 많습니다. 측면 하중은 가장 일반적인 실수 중 하나입니다. 유효 WLL이 절반으로 줄어들고 샤클 핀이 구부러질 수 있기 때문입니다. 일시적이라도 WLL을 초과하는 과부하는 영구적인 변형이나 치명적인 고장을 일으킬 수 있습니다. 또한 호환되지 않는 직경의 체인이나 슬링을 사용하는 등 일치하지 않는 리깅 하드웨어로 인해 하중이 고르지 않게 분산되고 마모가 가속화될 수 있습니다. 작업자는 샤클 유형, 크기 및 핀 구성이 리프팅 장치 및 부착 하드웨어와 모두 일치하는지 확인해야 합니다. WLL 검증, 핀 결합 및 적절한 정렬을 포함하는 체크리스트를 구현하면 사고를 예방할 수 있습니다. 또한 각 샤클의 사용 내역을 문서화하면 유지 관리 팀이 스트레스 주기를 추적하고 시기적절한 교체를 계획할 수 있습니다.
안전한 샤클 작동을 위해서는 설치 품질이 매우 중요합니다. 나사 핀은 샤클 본체에 완전히 나사산이 끼워지고 손으로 조여야 하며 나사산을 손상시킬 수 있는 과도한 도구의 사용을 피해야 합니다. 활을 통과하는 라인은 샤클 본체를 부자연스러운 위치로 밀어 넣어서는 안 되며, 이로 인해 고르지 못한 응력 지점이 생성될 수 있습니다. 다중 라인 리깅에서는 하중을 고르게 분산시키기 위해 각 슬링이 활 내부에 올바르게 안착되었는지 확인하십시오. 또한 해양 또는 해양 환경의 경우 진동이나 움직임으로 인한 풀림을 감지하기 위해 정기적인 모니터링을 권장합니다. 올바르게 설치하면 고부하 작업 중 핀 파손, 활 휘어짐 또는 우발적인 분리와 같은 위험이 완화됩니다.
선수 샤클을 정기적으로 검사하는 것은 작업 안전을 위해 필수적입니다. 핀의 구멍, 부식, 균열 또는 신장의 눈에 보이는 징후가 있는지 확인하십시오. 사소한 표면 결함이라도 반복 하중 하에서는 피로 저항이 감소할 수 있습니다. 스크류 핀 나사산의 가벼운 윤활은 원활한 작동을 지원하고 마모를 방지하며 잔해물 축적을 최소화합니다. 각 샤클에 대한 검사 로그를 유지하면 하중 이력과 마모를 추적하여 고장이 나기 전에 적시에 교체할 수 있습니다. 유지 관리에는 특히 해양, 산업 및 실외 응용 분야에 중요한 Dacromet 또는 기타 부식 방지 마감재의 표면 코팅 무결성에 대한 검증도 포함되어야 합니다.
적절한 취급 및 보관 관행은 걸쇠의 무결성을 보존하고 서비스 수명을 연장합니다. 녹 형성을 방지하기 위해 부식성 화학 물질이나 습기가 없는 건조하고 정리된 환경에 샤클을 보관하십시오. 충격으로 인해 강도가 저하되는 미세 균열이 발생할 수 있으므로 족쇄를 떨어뜨리거나 부적절하게 쌓지 마십시오. 크기 및 WLL별로 샤클에 라벨을 붙이면 각 리프트에 대해 올바른 장치가 선택됩니다. 여러 줄 또는 반복 작업의 경우 안전하게 보관했더라도 사용하기 전에 각 샤클을 육안으로 검사하십시오. 보호용 보관 랙 또는 상자를 사용하면 취급 오류가 줄어들고 혼동이 방지되며 안전한 배치를 위해 샤클을 쉽게 사용할 수 있습니다.
의 사양을 이해하는 것이 필수적입니다. G209 3/4 보우 샤클 안전하고 효율적인 리깅 작업을 보장하려면 정확하게 해석하고 G209 선수 샤클 사양을 참조하면 샤클 크기 및 용량 차트를 운영자가 올바른 하드웨어를 부하 요구 사항에 맞추고 산업 및 해양 환경에서 위험을 최소화하고 성능을 최적화하는 데 도움이 됩니다.
의 제품은 Hebei Anyue Metal Manufacturing Co., Ltd. 일관된 재료 품질, 신뢰할 수 있는 작업 부하 제한 및 내구성 있는 마감을 제공하므로 사용자는 이러한 걸쇠를 자신있게 적용할 수 있습니다. 사양을 활용하면 엔지니어와 리거는 리프트를 계획하고, 부하를 효과적으로 분산하고, 안전 표준을 유지하여 운영 효율성과 장비 신뢰성을 향상시킬 수 있습니다.
A: G209 3/4 보우 샤클의 작업 하중 제한은 4.75톤으로 표준 산업 응용 분야에서 안전한 리프팅을 보장합니다.
A: 하중 요구 사항에 맞게 핀 직경, 샤클 본체 너비 및 내부 여유 공간을 식별하고 샤클이 WLL 내에서 작동하는지 확인하십시오.
A: 예, 활 모양은 여러 개의 슬링 라인을 허용하여 지정된 작업 하중 한도를 유지하면서 하중을 고르게 분산시킵니다.
A: 이 샤클은 단조 합금강으로 제작되어 높은 인장 강도, 내구성, 마모 및 부식에 대한 저항성을 제공합니다.
A: 샤클을 하중 방향에 맞게 정렬하고, 라인이 자연스럽게 안착되었는지 확인하고, 핀이나 몸체가 구부러지는 각도를 피하십시오.
A: WLL 또는 구조적 무결성을 손상시키는 변형, 균열, 부식 또는 마모가 있는 샤클을 교체하십시오.
